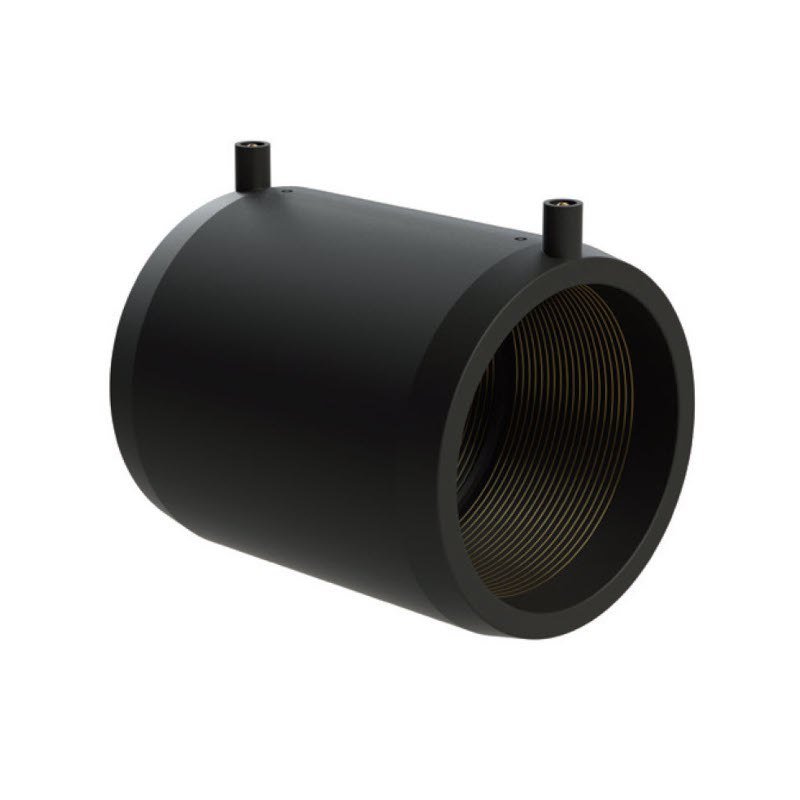

Электросварная муфта ПЭ100 мм: Ваш надежный помощник

Электросварная муфта (ЭСМ) — специализированный фитинг для соединения труб из полиэтилена высокой плотности (ПЭ100) с помощью электро­сварки. Муфта пэ100 в своей конструкции содержит нагревательный элемент, встроенный в ее тело. При подаче напряжения этот элемент разогревает прилегающие поверхности ПЭ‑трубы и внутренней части муфты до температуры плавления, обеспечивая прочное и герметичное соединение.

Почему ПЭ100?

Полиэтилен высокой плотности класса ПЭ100 выгодно отличается от более ранних марок (ПЭ63, ПЭ80) следующими характеристиками:

• Повышенная прочность на разрыв и длительная безаварийная эксплуатация под давлением до 10–16 атм.

• Устойчивость к старению, химически агрессивным средам и ультрафиолету.

• Гибкость и способность поглощать гидроудары, что важно для магистральных газо- и водопроводов.

• Экономичность: сниженное энергопотребление при производстве и транспортировке, меньшая сложность сварки.

Конструкция электросварной муфты

Типовая электросварная муфта состоит из следующих элементов:

1. Корпус из ПЭ100 — формованная заготовка, повторяющая отверстия трубы.

2. Нагревательная вставка — проволока из нихрома, закрепленная по спирали или петлями в стенке муфты.

3. Контактные зажимы — металлические выводы для подключения сварочного аппарата.

4. Уплотнительные элементы (иногда) — кольца из резины или эластомеров для предварительной герметизации.

Корпус муфты изготавливается методом экструзии или литья под давлением с последующим размещением нагревателя. После формирования все муфты проходят электрические испытания на равномерность нагрева и сопротивление нагревательного элемента.

Преимущества электросварных соединений

• Герметичность: при правильной технологии сварного стыка риск протечек практически отсутствует.

• Механическая прочность: прочность соединения по прочности соответствует или превосходит саму трубу.

• Скорость монтажа: отсутствие необходимости механической подготовки кромок (шлифовки, гравировки), минимальное вмешательство в окружающую среду.

• Автоматизация: современные аппараты для опрессовки и контроля сварки позволяют полностью регламентировать процесс и исключить «человеческий фактор».

Области применения

ЭС-муфты ПЭ100 широко применяются в следующих сферах:

• Газопроводы низкого и среднего давления.

• Водопроводные магистрали питьевой и технической воды.

• Системы орошения и дренажа в сельском хозяйстве.

• Промышленные трубопроводы для агрессивных жидкостей (коррозионно-активные среды).

• Кабеле­прокладка: защита электрических и оптических кабелей от влаги и механических повреждений.

Особенно популярно применение электросварных муфт в условиях ограниченного доступа (городские траншеи, тоннели) благодаря мобильности сварочного оборудования и чистоте процесса без применения клеев и растворителей.

Технология сварки электросварной муфтой

1. Подготовка труб: торцы трубы обрезаются перпендикулярно оси, очищаются от грязи и заусенцев.

2. Разогрев муфты: подсоединение нагревательных зажимов к сварочному аппарату, настройка тока и времени сварки согласно техническому регламенту (обычно 0,35–0,6 A/мм² сечения нагревательного элемента, время 2–5 минут в зависимости от диаметра).

3. Нагрев: прохождение тока расплавляет внутренний слой муфты и наружный слой трубы.

4. Остывание под давлением: после отключения тока стык сохраняет неподвижность до полного кристаллизационного затвердевания (не менее времени нагрева).

5. Контроль качества: визуальный осмотр шва, проверка сопротивления нагревательного элемента и при необходимости гидравлическое испытание.

Основные параметры выбора

• Диаметр и толщина стенки трубы (внутренний и наружный Ø муфты).

• Класс ПЭ и рабочее давление.

• Характеристики сварочного аппарата: наличие функции автоматического контроля тока и времени, встроенный регистратор процесса.

• Сертификация: соответствие международным стандартам ISO 4427, EN 12201 или ГОСТ 18599–2001.

Электросварная муфта для ПЭ100 — универсальное и надежное решение для любых систем трубопроводов, где требуются высокая герметичность, механическая прочность и долговечность. Правильный подбор муфты и соблюдение технологии сварки гарантируют эксплуатацию сети не менее 50 лет без капитальных ремонтов и утечек.
