Ворота для гаража своими руками

Ворота для гаража своими руками

Так как гараж без устройства ворот лишен всякого смысла, к их возведению необходимо подходить с должной ответственностью. Наибольшей популярностью в нашем регионе пользуются распашные ворота, о них мы поговорим подробнее в статье. Как сделать ворота для гаража своими руками? Есть несколько способов, но для начала давайте рассмотрим существующие варианты ворот.

Варианты гаражных ворот

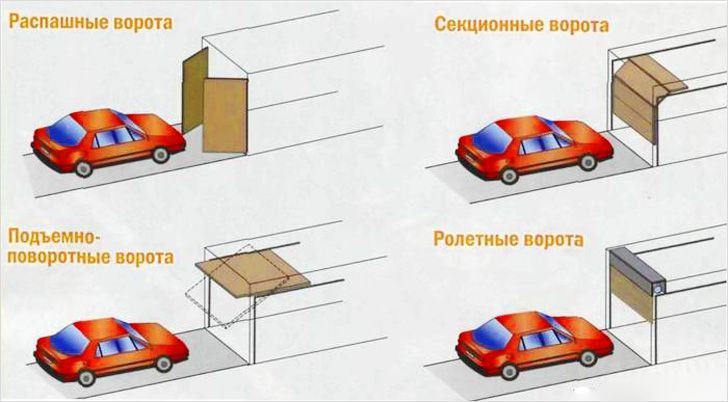

Варианты гаражных ворот

Сегодня гаражные ворота можно изготовить самой разнообразной конструкции. Выбор варианта постройки зависит от многих факторов, таких как скорость и простота монтажа, а также финансовая составляющая. Для одних значение имеет красивый внешний вид сооружения, для других – надежность и экономичность. Сегодня существуют следующие варианты ворот для гаража:

  • Распашные ворота представляют собой простую конструкцию, которая наиболее востребована для людей, считающиеся с простотой и скоростью установки, а также отсутствием необходимости покупать дорогостоящие материалы. Каркас таких ворот монтируется из стального уголка, а их створки – из листового железа. Конструкция отличается надежностью, а эксплуатация – простотой и неприхотливостью.
  • Откатная конструкция состоит из створки, которая параллельно ездит вдоль гаражной стены. Для полного открытия необходимо наличие свободного места. Редко кто пробует сделать такие ворота собственными силами, так как нужно уметь выбрать и смонтировать противовес, установить направляющие и еще выполнить много тонких работ.
  • Подъемно-поворотные ворота состоят от створки, которая во время открытия движется вращательно по отношению к горизонтальной оси и в конечной точке занимает место под потолком. Створке таких ворот не нужно много места, но их применение уместно в отапливаемом помещении. Не многие берутся за изготовление подъемно-поворотных ворот, так как это занятие дорогостоящее и сложное.
  • Подъемно-секционная конструкция является полотном из преломляющихся секций, заходящих под потолок. Основа таких створок состоит из передаточных направляющих и пружинного механизма. Соорудить такую конструкцию собственными руками – практически неподъемное занятие.
  • Роллерные ворота используются нечасто, так как они не отличаются надежностью. Изготавливаются обычно в глубине отапливаемого помещения.

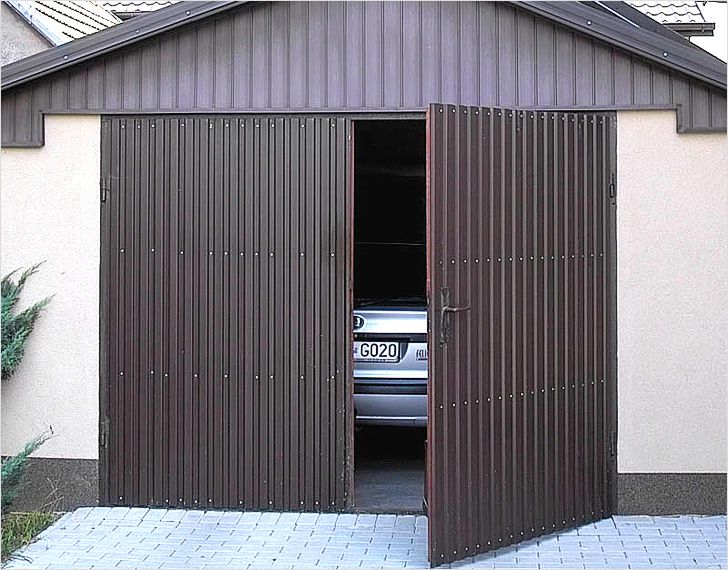

Распашные воротаРаспашные ворота

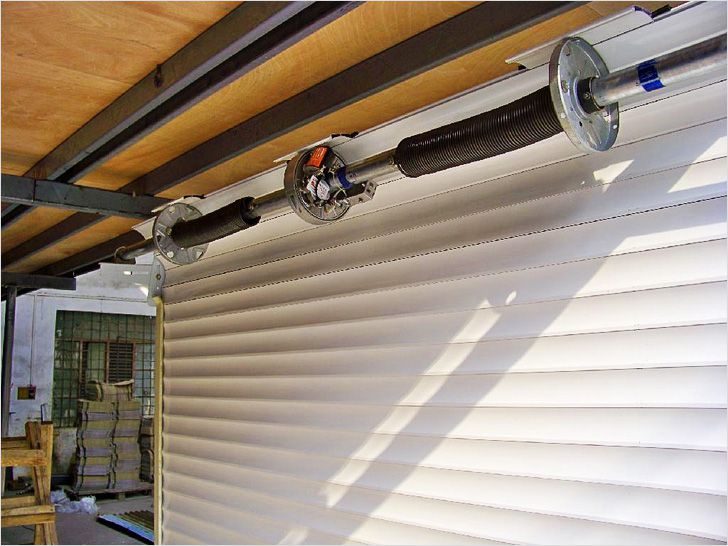

РоллетныеРоллетные

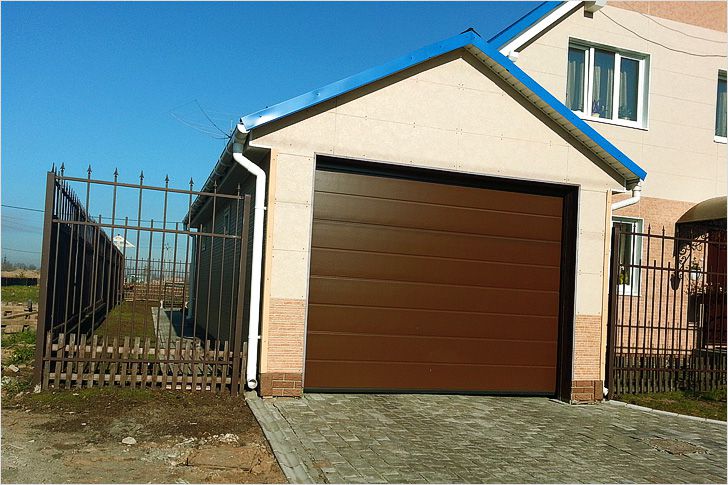

Подъемно-секционные воротаПодъемно-секционные ворота

Особенности изготовления разных видов ворот для гаража

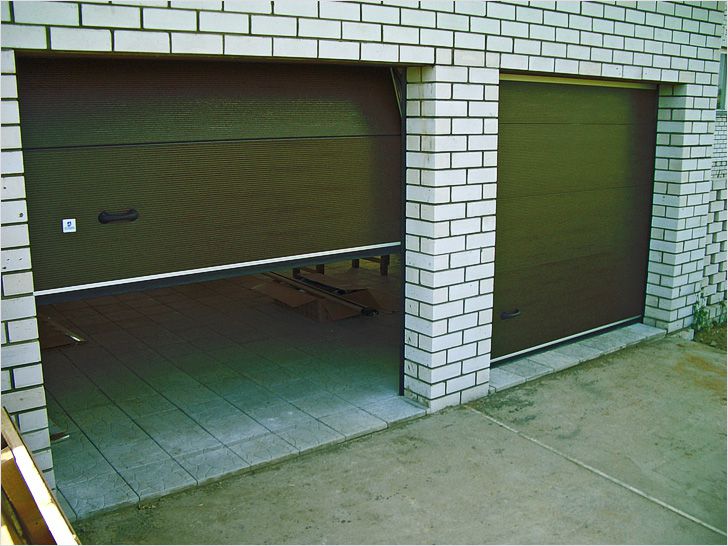

Особенности изготовленияОсобенности изготовления

На сегодняшний день самыми востребованными гаражными воротами являются распашные. Приобретя предварительно стальные листы, профили и уголки, такой конструктивный элемент гаража можно изготовить без сторонней помощи от начальной до завершающей стадии. Предварительно разработав конструкцию ворот и их размеры, можно выполнить входное изделие, исходя из собственного видения решения задачи.

Если собственник гаража имеет некоторые инженерные навыки или знаком с азами механики, он может попробовать самостоятельно соорудить подъемно-поворотные ворота. Сейчас на рынке такой товар предлагается уже в собранном виде. Остается лишь приобрести готовые ворота и согласно инструкции установить их в гараже.

Наибольше хлопот может принести попытка собственными руками установить ворота подъемно-секционные. Они сложно монтируются и требуют больших финансовых затрат. Кроме того, из-за сложности механизма неизвестно удастся ли произвести все монтажные работы так, чтобы ворота работали надлежащим образом. Поэтому если выбор пал именно на такой конструктивный элемент гаража, лучше так же как и в вышеприведенном случае сделать индивидуальный заказ на производство или приобрести готовое изделие.

Проектирование гаражных ворот

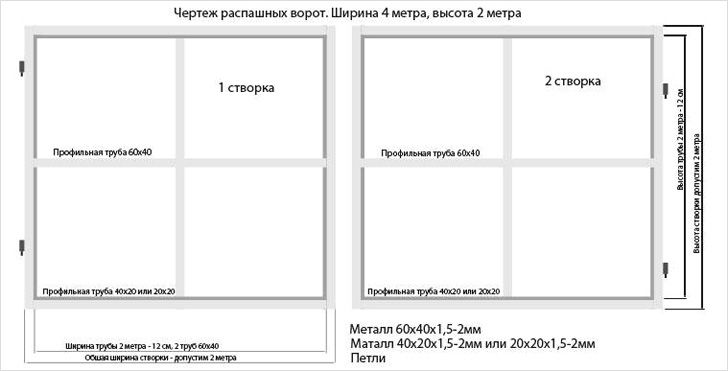

Чертеж распашных воротЧертеж распашных ворот

Ворота для гаража представляют собой строительное изделие, которое состоит из множества конструктивных элементов со своими размерами, массой и технологией монтажа. Поэтому перед тем как сделать гаражные ворота распашного типа, которые выбраны в качестве примера, нужно проделать основательные проектные работы. Можно на листах формата А4 набросать упрощенные эскизы или сделать полноценный проект с чертежами и спецификацией.

Как правило, на начальной стадии нужно определиться с размерами ширины и высоты ворот. Ширина воротной гаражной конструкции в своих минимальных размерах должна быть больше идентичного размера автомобиля на 0,6 м. В практике чаще всего встречаются ворота шириной до 3 м. Рациональный и максимально допустимый размер этого параметра должен быть равным 5,0 м.

Высота ворот для гаража также должна исходить от габаритных размеров машины. В практике она превышает отметку в 2,2 м. Для гаража, приготовленном для малолитражного автобуса, высота ворот немного больше и достигает 2,5 м.

Обратите внимание! При проектировании ширины ворот для гаража надо взять во внимание, что воротная рама до близлежащей стены должна быть на расстоянии 0,8 м и больше.

Конструкция распашных ворот согласно проекту будет состоять из рамы, которая является контуром по периметру воротного проема для въезда автомобиля, и 2-х створчатых изделий, закрепленных на петлях. Для рамы лучше всего применить уголок стальной с шириной полки 65 мм. Для усиления створчатого каркаса лучше всего применить стальной профиль прямоугольного сечения или тот же уголок, но с шириной полки 50 мм.

Затем конструкцию с внутренней стороны зашивают листовым стальным прокатом толщиной до 3 мм. Петли нужны будут внешние усиленного типа. Исходя из спецификации материала, составленной на основе размеров конструктивных элементов ворот, в магазине строительных материалов приобретается нужное количество материала и изделий.

Обратите внимание! Чертежи ворот для гаража должны входить в проектный узел, разработанный для строительства всего гаража в целом.

Изготовление рамы ворот

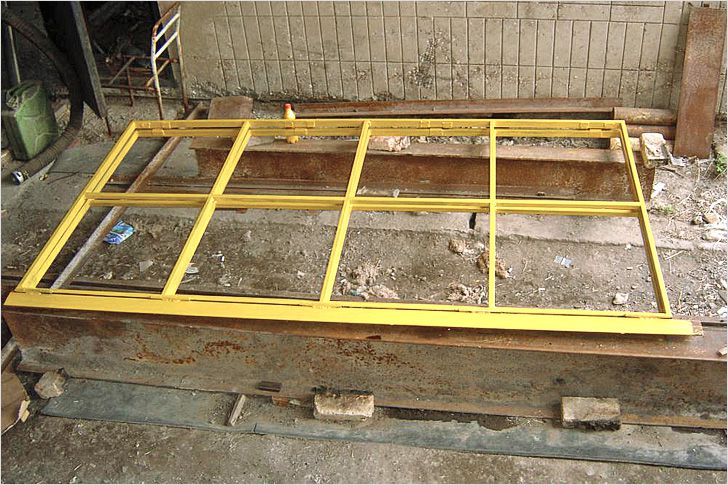

Изготовление рамы ворот

Все работы по установке гаражных ворот должны начинаться с изготовления рамы, которая будет стоять по периметру въезда в помещение дома для автомобиля. Ее нужно начать сооружать параллельно с вытягиванием фронтальной стены. После того как высота кладки достигнет высоты 0,5 м, строительные работы перебросить на установку ворот, после чего возведение стен можно продолжать.

Для устройства рамы нужно приготовить стальные уголки с шириной полки 65 мм, полосы стального листа шириной приблизительно 30 мм и толщиной около 3 мм. Кроме того, чтобы раму надежней закрепить в проеме ворот, должны быть под рукой заготовки стального арматурного проката. Для работы понадобятся следующие инструменты: аппарат газовой или электродной сварки, угольник, болгарка, уровень и рулетка. В состав гаражной рамы будут входить внутренний и наружные элементы.

Этапы работ:

  • Сначала с помощью болгарки из уголка нарезается 8 заготовок разной длины. Размеры 4-х деталей должны иметь длину, соответствующую ширине воротного проема, а 4 фрагмента должны равняться его высоте. Отрезки могут соответствовать расчетным значениям или же на 0,1 м превосходить их. Во втором случае – сторону уголка, которой предназначено внутреннее расположении по отношению к проему можно зарезать согласно чертежу, а внешние поверхности и части, заходящие в стену, оставить в виде полосок, выходящих за нужные размеры по обе стороны на 50 мм. Также можно подрезать их под угол – это сделает сварку в перспективе более удобной.
  • Найдя ровное место, фрагменты уголков укладываются на него строго под тупым углом. Ровно ли уложены детали – проверяется уровнем, наличие 90º между отрезками проверяется угольником.
  • Чтобы образовался каркас, угловые детали с помощью сварки соединяются между собой. Сваривать уголки можно внахлест при накладывании торцов полок друг на друга. Также возможен вариант с обрезанием углов конечных плоскостей с целью выравнивания деталей между собой, что будет более
  • Чтобы образовался каркас, угловые детали с помощью сварки соединяются между собой. Сваривать уголки можно внахлест при накладывании торцов полок друг на друга. Также возможен вариант с обрезанием углов конечных плоскостей с целью выравнивания деталей между собой, что будет более красиво, но, учитывая уменьшение периметра свариваемых частей – менее надежно.
  • Так как створки должны прилегать к раме вплотную, после сварки с помощью шлифовального круга болгарки удаляются все образовавшиеся наросты.

Обратите внимание! Если при работах со сваркой деталь отходит в сторону, эту проблему можно решить при помощи рычага, который представляет собой кусок уголка. Приварив его в необходимом положении, можно сориентировать деталь рамы в нужном направлении.

Изготовление створчатого каркаса

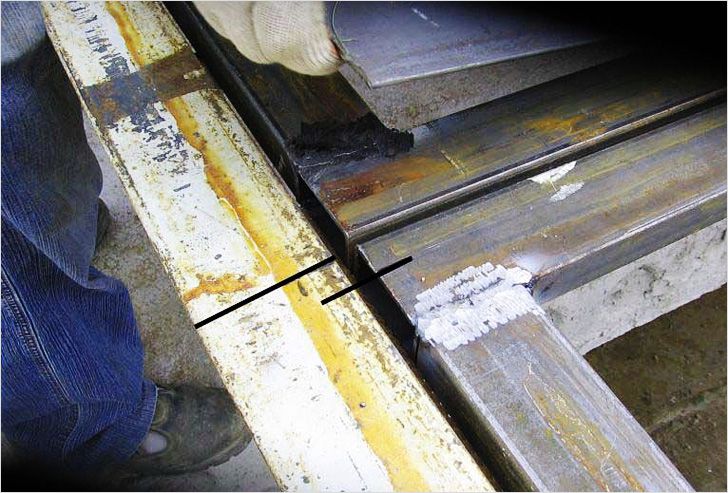

Воротные створкиВоротные створки

Чтобы створчатый каркас легко заходил в гаражную раму и плотно прилегал к ее внешней стороне, его размеры по чертежам должны уступать габаритам проемной рамы. Из материалов для такой конструкции подойдет все тот же уголок, или прямоугольный прокат. Выбор зависит от значимости удобства изготовления створчатого каркаса из того или иного изделия для монтажников и увеличения в массе конструкции.

Этапы работ:

  • Отрезается 8 кусков прямоугольного профиля, помня, что гаражные ворота будут иметь 2 половины. Длина 4-х вертикальных деталей должны быть меньше размера рамы ворот на 15 мм. Уменьшение длины позволит создать небольшой зазор, который позволит створчатому каркасу легко заходить в периметр внешней рамы. Длина 4-х горизонтальных фрагментов должна быть меньше половины ширины воротной рамы на 30 мм с той же целью.
  • Можно также найти ровную площадку, чтобы на нее уложить детали в том положении, в котором они в будущем станут представлять собой створчатый каркас, а можно использовать уже готовую форму воротной рамы. Во втором случае контролировать прямые углы между деталями или устранять огрехи будет значительно легче.
  • Производится сварка каркаса из деталей. При желании сделать конструкцию более монолитной можно приварить еще по одному прямоугольному профилю, который будет представлять собой дополнительную связку, перебирающую на себя часть конструктивной нагрузки. Середина каркаса – это наиболее эффективное место расположения дополнительной связи.

Изготовление воротных створок

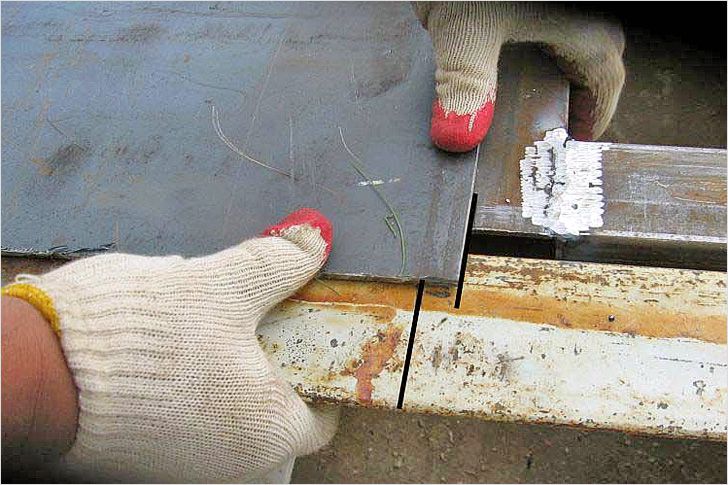

Сварка полотнаСварка полотна

Для створок применяется листовая сталь, надежность которой определяет толщина материала от 2 мм. Этапы работ:

  • Из листового проката вырезаются 2 полотна различной ширины и одинаковой длины. По высоте полотна должны выходить за края гаражного проема на 30 мм. Одно полотно створки должно уступать ширине каркаса 10 мм, другое – превосходить на 20 мм.
  • Приварка полотен к каркасу имеет следующие особенности: в нижней и верхней точке полотна должны выходить за края на 20 мм, створка, которая в плане очереди будет всегда открываться второй, должна быть уже полотном от каркаса на 10 мм, немного не доходя до края. Благодаря этому вторая створка будет плотно приставать к первой. Ко второй створке полотно приваривается таким образом, что ее пределы на 20 мм больше краев каркаса.
  • Затем привариваются наружные петли усиленного типа. Нижняя часть детали крепится сваркой к гаражной раме, верхняя же приваривается к створке ворот. Для укрепления петель на них можно прикрепить сваркой металлические полоски и арматурный отрезок. Обычная полоска из металла толщиной 6 мм изгибается посредине, накладывается на верхнюю часть петли с притыком к створке и приваривается. Арматурный отрезок прихватывается сваркой с внутренней стороны.

Обратите внимание! Перед установкой изготовленной конструкции на свое постоянное место пребывание, ворота ложатся на горизонтальную поверхность створками к небу, чтобы сделать внимательную ревизию проделанной работы. Если есть небольшие огрехи или створки плохо открываются, недочеты устраняются.

Проверка конструкцииПроверка конструкции

Во время проведения сварки металлическое полотно имеет привычку съезжать с намеченного места. По этой причине вначале следует соединить полотно временной сваркой со створкой в угловых точках и в районе середины, после чего можно смело приваривать весь лист с шагом 0,1 м. На конечном этапе работы предварительная сварка удаляется для лишения возможности листам менять форму.

Установка ворот

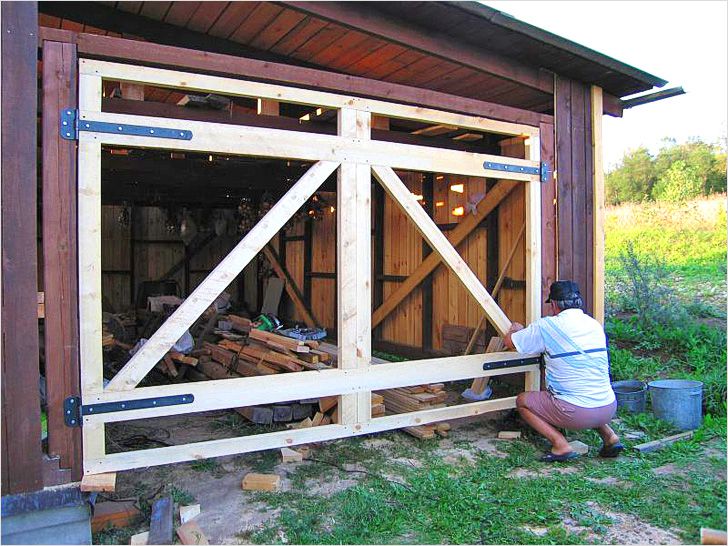

Установка ворот

Как было ранее сказано, установка гаражных ворот производится параллельно с возведением стен. Когда кладка выложена на 0,5 м, ворота монтируются в намеченное пространство. Сначала устанавливаются внешняя и внутренняя воротные рамы. Выполнить установку в следующем порядке:

  • Первым делом проверяется уровнем вертикальность и горизонтальность конструкции.
  • Обе рамы скрепляются друг с дружкой металлическими полосками шириной 40 мм, которые соединяются с помощью сварки на расстоянии между собой 0,6 м.
  • Затем возобновляется возведение фронтальной стены сооружения с заходом кирпичей в пустой промежуток между обеими рамами. По ходу роста стены рама дополнительно срастается с кладкой с помощью арматурных отрезков, которые, с одной стороны, привариваются к раме, с другой – вмуровывается в стеновой переплет. Длина арматуры должна быть около 0,3 м. Таких элементов по вертикали нужно вмонтировать до 3 единиц.
  • Когда кладка достигнет верхней точки ворот, на них укладывается балка перекрытия.

После окончания всех работ проверяется работоспособность ворот.

Утепление

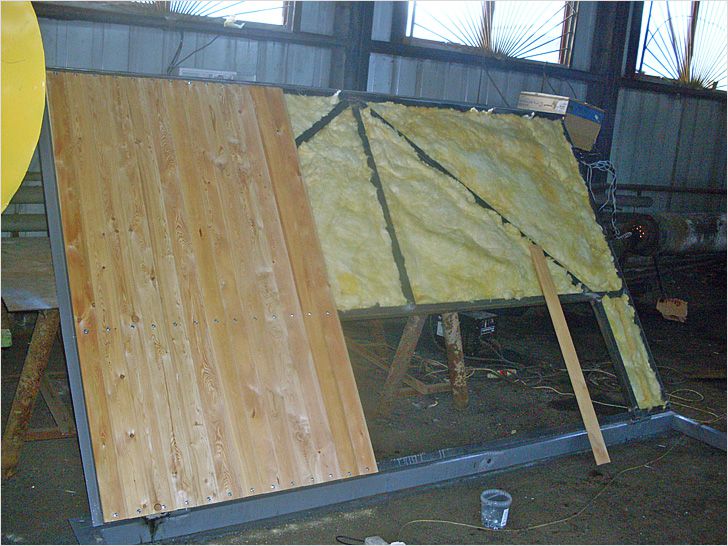

Утепление металлических воротУтепление металлических ворот

В широтах с суровыми зимами вопрос об утеплении гаражных ворот достаточно актуален, и обходить его стороной не имеет смысла. В роли утеплителя ворот для гаража может подойти листовой пенопласт или аналоги последнего поколения, например, экструдированный пенополистирол. Чтобы ворота стали теплыми, нужно:

  • Сначала сделать разметку. После этого острым ножом вырезать плиты требуемого размера. Между пенопластом и металлом сделать небольшой зазор, который можно организовать с помощью деревянных планок. С помощью жидких гвоздей они крепятся к металлической поверхности.
  • Затем пустое пространство обустраить утеплителем. С помощью строительной пены меду утеплителем заполнить пустые места.
  • Оставшиеся щели в местах ребер жесткости заделать утеплителем на основе фольги, которая также крепится жесткими гвоздями.
  • Утеплителем закрыть вся площадь ворот и дать некоторое время для схватывания пены для монтажа и клея.
  • По размерам площади вырезать лист фанеры, который обрабатывается пропитками для предотвращения гниения. После того как клей и пена успели высохнуть, фанера фиксируется к ребрам жесткости и створкам с помощью саморезов.

Обратите внимание! Проделав утепление ворот и гаража в целом, не нужно забывать об устройстве функциональной вентиляции.

Установка запоров и замков

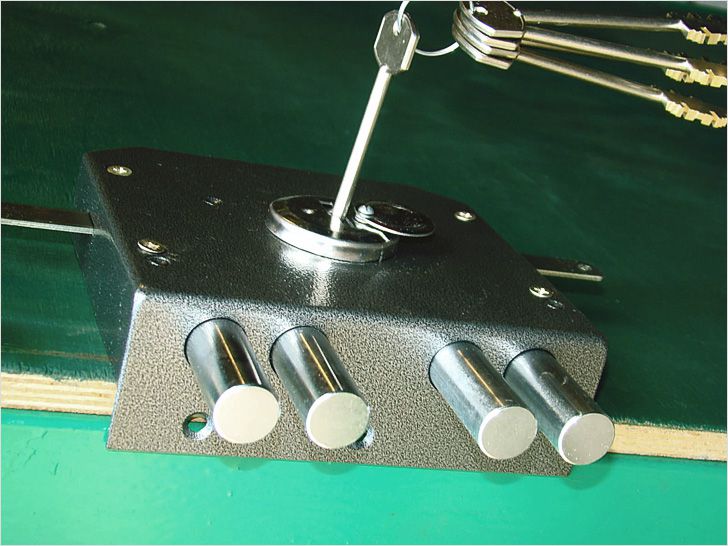

Установка замкаУстановка замка

На последнем этапе настает время устройства запоров и замков. При самой популярной версии запора внутренняя створка закрывается внутри гаража благодаря вхождению стержней в потолок и пол. Чтобы такой запор работал, в потолке, полу и раме проделываются отверстия на глубину до 50 мм. Вторая створка имеет в наличии замок, который своими выдвигающими стержнями заходит за статично закрепленную створку или вкатывается в отверстия, специально проделанные в каркасе второй половины ворот. Для увеличения надежности с внешней стороны на специально приваренные петли надевается наружный замок.

Но даже установка надежного замка не дает гарантии от проникновения взломщиков в помещения гаража. Всегда можно с помощью болгарки срезать петли или демонтировать створки. Существуют некоторые хитрости, которые смогут повысить шансы оставить собственный автомобиль в нетронутом виде:

  • К каркасу створок в месте крепления петель приваривается кусок уголка. Механизм секрета заключается в возможности захода уголка при закрывании створки в стену приблизительно на 20 мм. Предварительно нужно проделать в кладке свободное место для такой возможности. В этой ситуации уголок будет блокировать снятие створки, цепляясь за гаражную раму.
  • Можно вмонтировать замок типа «паук». Штыри его будут фиксироваться сразу в трех местах: потолке, полу и стене помещения. К такому замку нужен механизм фиксации, который сможет заклинить его в закрытом состоянии. Разблокировать «паука» можно с помощью специально изготовленного ключа.

Одной из основных задач при устройстве таких замков – не потерять ключ, иначе попасть в помещение гаража станет невозможным и для хозяина автомобиля.

Самостоятельно изготовить ворота для гаража можно за очень короткое время, о чем свидетельствует видео, на котором показаны все этапы проведения строительных работ.

Видео

Рекомендуем посмотреть видео об установке запоров и замков в гараже:
