В настоящее время стали популярны подъемные гаражные ворота, поскольку они не требуют много места при открывании как внутри гаража, так и снаружи, сделаны из прочного цельного каркаса, надежно защищены от взлома, и могут быть автоматизированы. Их принцип работы основан на различных способах подъема из вертикального положения в горизонтальное, а также конструктивными особенностями. Они состоят из щита, выполненного из цельного металлического листа, либо из частей определенного размера, из рамы и подъёмно-поворотного механизма.

Для того чтобы установить такие ворота на гараж, потребуется достаточно большая сумма денег, которая для многих может стать неподъёмной. В статье мы поговорим о том, как сделать подъемные гаражные ворота своими руками, рассмотрим типы механизмов, а также этапы сборки и установки ворот.

Самостоятельная сборка будет состоять из следующих этапов:

  1. Проведение замеров.
  2. Выбор подходящего типа ворот.
  3. Расчет требуемого количества материалов на основе чертежа.
  4. Сварочные работы по изготовлению рамы, створок, направляющих и самого механизма, в зависимости от его типа.
  5. Установка ворот.

Типы подъемных ворот по типу открывания створок

На сегодня существует три основных типа ворот по способу и механизму их открывания.

Щитовые ворота

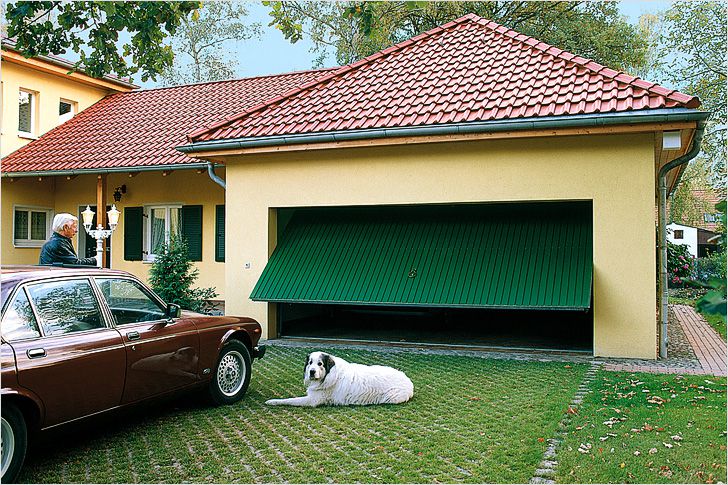

Щитовые подъемные воротаЩитовые подъемные ворота

Внешне они представляют собой одну створку, размеры которой полностью занимают гаражный проем. В момент открытия створка, при помощи специального механизма поднимается по направляющим вверх и одновременно задвигается под потолок гаража, то есть происходит поворот на прямой угол. Основным материалом створки является цельный высокопрочный металлический лист, обшитый с внутренней стороны утеплителем и отделочными материалами.

При наличии достаточной суммы денег можно сделать её из сэндвич-панели, которая уже полностью готова к эксплуатации, обладает качественной тепло- и звукоизоляцией. Механизм открытия достаточно прост и отлично подходит для самостоятельного изготовления. Этот тип ворот имеет серьезный недостаток, связанный с их значительным весом, что приводит к частым поломкам подъемного устройства. Но несмотря на это они востребованы и широко применяются, так как устойчивы к взлому.

Секционные ворота

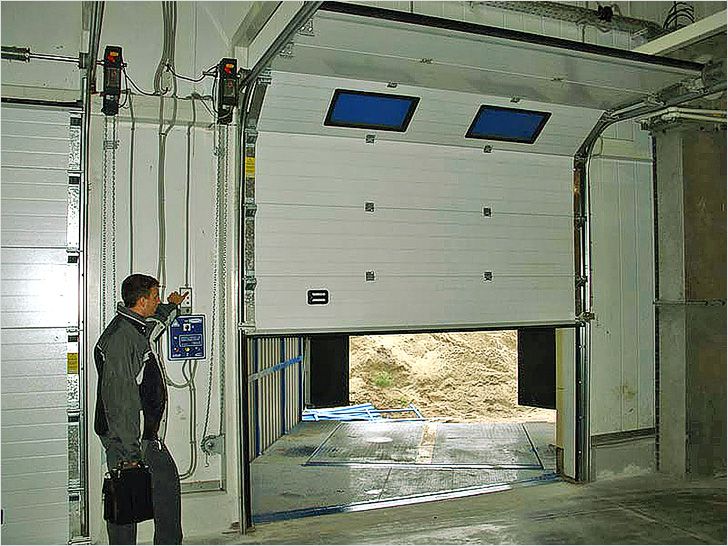

Секционные подъемные воротаСекционные подъемные ворота

Они состоят не из одного листа, а из нескольких секций, соединенных подвижно. При открывании они поднимаются одна за другой по направляющим и задвигаются под потолок. Этот тип ворот хорош тем, что во время открывания они занимают меньше площади перед гаражом и машину можно подгонять и ставить практически под самые двери без повреждений. Место внутри также не уменьшается и пространство гаража можно организовать более эффективно. Они имеют привлекательный и оригинальный вид, а также имеют длительный срок службы за счет того, что на подъемный механизм снижается нагрузка.

Роллерные ворота

Они имеют секционную структуру, выполненную из металлопрофиля с пенополиуретановым покрытием. Являются самыми эргономичными, поскольку они при подъеме сворачиваются в рулон, закрепленный с наружной части гаража в специальном коробе. Основным их недостатком является слабая устойчивость к механическим повреждениям.

Виды подъемных механизмов управления

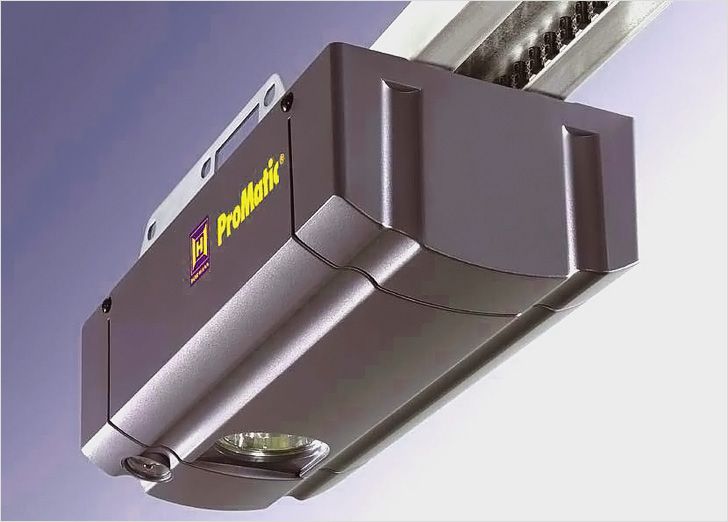

Привод воротПривод ворот

Перед тем как сделать подъемные ворота для гаража необходимо определиться с типом используемого механизма подъёма двери: ручной способ, механический и автоматический.

Ручной не потребует установки дополнительных подъёмников, так как ворота будут открываться при помощи собственной силы путем поднятия створки вверх и смещения под потолок гаража. Плюсом данной конструкции является её простота, а минусом — большой вес. Поэтому в такой конструкции применяется противовес, который прочно крепится к тросу, а другой конец закрепляется на нижних углах створки ворот. К раме закрепляется специальный блок, через который пропускается трос. Вес противовеса должен составлять около полтонны, чтобы эффективно подымать тяжелые ворота при открытии. Следует помнить о том, что незакрепленный груз может нести в себе большую опасность, поэтому он требует постоянного внимания к себе.

Механический вариант представляет собой автоматизированный подъем ворот при помощи электромотора, который при помощи редуктора передает усилие на один из тросов, закрепленных к створке, и таким образом поднимает её. Для приведения механизма в действие достаточно включить его одной кнопкой. Недостатками могут быть неправильный расчет системы и использование неподходящего для данной ситуации мотора и редуктора. Но при правильном подходе этот вариант является оптимальным и вполне реализуемым самостоятельно. В качестве альтернативы может использоваться пружинно рычажный механизм, который будет выполнять функцию подъёма ворот вместо противовеса. Пружину придется тщательно настраивать по жесткости.

Дистанционное управление является дополнением к механической системе в виде электроники, которая при получении определенного радиосигнала на настроенной частоте включает электромотор, приводящий в движение ворота. Встроенный микрокомпьютер получает информацию о положении створки от датчиков движения и самостоятельно решает какие действия выполнять. Эта система является достаточно продвинутой и удобной, но в случае поломки электроники или её сбоя, ворота открыть получится с трудом. Для решения проблемы придется вызывать сервисных работников. Эта система дорогостоящая и не подходит для сборки собственными руками, так как требуется опыт и соответствующая квалификация для установки и настройки электронной системы.

Изготавливаем ворота и подъемный механизм

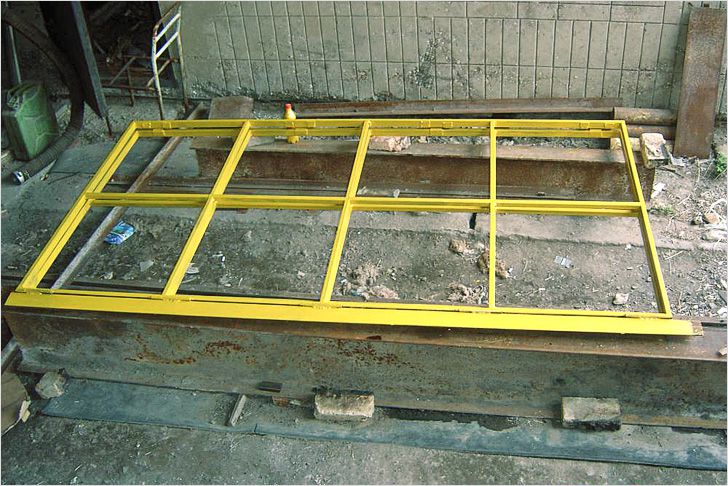

РамаРама

Шаг №1. Первое с чего необходимо начинать изготовление ворот, так это с его основания – коробки. Для этого берутся две балки п-образной формы из прокатного металла, которые будут направляющими в вертикальной плоскости, а затем вырезаются по высоте проема с напуском около 5 см.

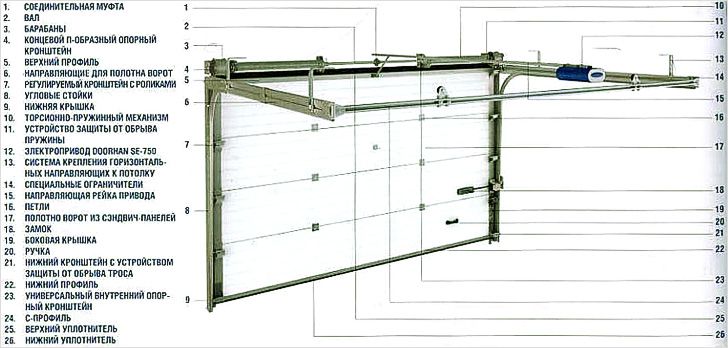

Общий видОбщий вид

В качестве стоек берется две стальные трубы с прямоугольным сечением, которые должны соответствовать ширине проёма и будут служить поперечными балками. Толщина используемого металла от 3 мм. Нижняя балка должна быть скрыта в полу и не создавать препятствия для заезда автомобиля. Затем их выкладывают на ровную плоскую поверхность, выравнивают уровнями и при помощи сварочного аппарата схватывают каркас таким образом, чтобы швеллера были расположены ровно и создавали единую плоскость, а п-образная поверхность была направлена внутрь. Она предназначена в качестве направляющей для вертикального движения роликов створки.

Перекос друг относительно друга направляющих недопустим, так как открытие ворот может стать невозможным. После этого рама прикладывается к проему и делаются замеры для установки горизонтальных направляющих на потолке, а также изучается плотность прилегания к стенам. Если все в порядке, то снимается рама и окончательно сваривается.

Шаг №2. Для прочности закрепления рамы в торцах привариваются арматурные штыри с диаметром не менее 10 мм, длиной от 150 мм. С каждой стороны их должны быть по два. Затем в проеме высверливаются отверстия под торцевые крепления, в которые вставляется рама и прочно закрепляется на бетонный раствор. Она должна быть четко выровнена до того, как застынет бетон.

Шаг №3. Дальше делаются замеры под установку потолочных направляющих. Для этого берутся две двутавровые балки, предназначенные для роликового механизма, а также две трубы с прямоугольным сечением, которые будут служить для усиления каркаса. Двутавровые балки могут быть заменены уголками только в том случае, если стены гаража выполнены достаточно прочными, чтобы выдержать на весу ворота массой в полтонны. Продольные должны быть по длине равными высоте рамы, а поперечные — ширине проема.

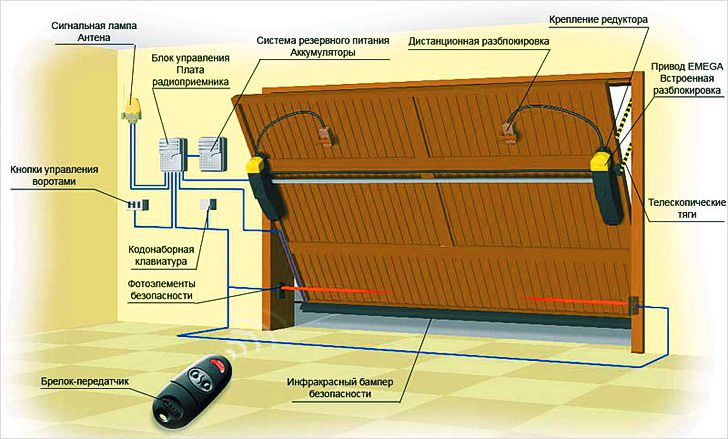

Подъемно-поворотные воротаПодъемно-поворотные ворота

Толщины выбираются от 3 мм, в зависимости от того, насколько прочной и тяжелой будет конструкция створки. Каркас выкладывается на плоскую поверхность таким образом, чтобы направляющие по ширине совпадали с вертикальными направляющими, а все балки были в одной плоскости. Поперечные трубы привариваются с одной из сторон и посередине для усиления. Другой стороной они будут крепиться к раме ворот. Направляющие из уголка не подойдут для крепления в гаражах, где проем для ворот меньше, чем ширина гаража. Также исключено крепление к стенам, поэтому используются двутавровые балки для потолочного закрепления, либо продольные вообще могут не применяться, а закрепление на высоте может быть выполнено при помощи цепей, крепящихся над рамой.

Шаг №4. Створка сваривается из стальных уголков по размеру рамы, а снаружи приваривается цельный лист металла с толщиной от 3 мм. Сварочные работы также выполняются на ровной плоской поверхности. В торцах створки приваривается по две оси с роликами снизу и сверху строго в соответствии с размерами направляющих. Желательно сначала их наживить и посмотреть в реальных условиях как они становятся в раме. При этом ролики должны ходить свободно по направляющим, что легко проверяется путем открытия и закрытия ворот. Если все нормально, то производится окончательная приварка роликового механизма и креплений задвижек, а снаружи ручка для удобства подъема ворот.

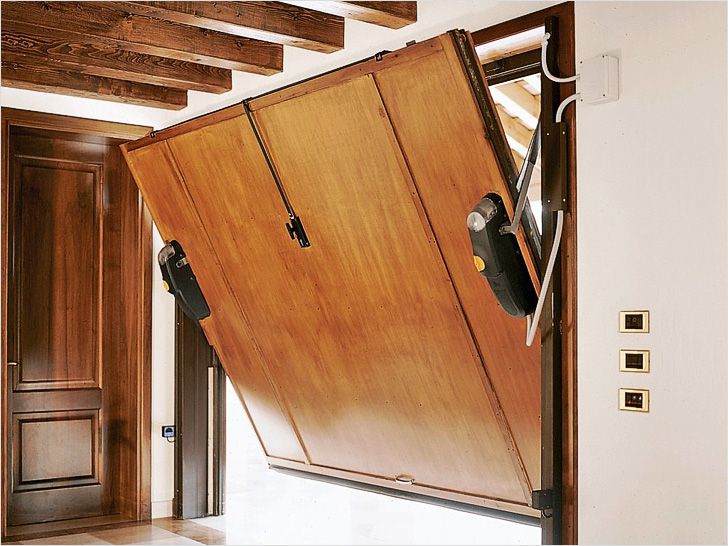

Автоматический приводАвтоматический привод

Шаг №5. В качестве подъёмника используется пружинно-рычажный механизм: делаются два рычага, которые закрепляются подвижно на осях к воротам и раме, а на их изгибе ставится пружина, позволяющая поднимать и возвращать створки на место. Если планируется использование механических или автоматических подъемных систем, то в нижней части ворот приваривается поперечная балка для крепления тросов, а в верхней ролики, которые соединяют трос с противовесом, либо с редуктором и электромотором. Противовес закрепляется вблизи одной из стоек рамы, а мотор крепится через редуктор, чтобы увеличить усилие, прикладываемое к канату, и снизить энергопотребление за счет снижения мощности.

Шаг №6. На финальной стадии проводятся окончательные настройки работы всех узлов и делается декоративная отделка.

Заключение

Чтобы сделать собственными руками подъемные гаражные ворота необходимо составить определенный план действий и четко ему следовать. Для этого составляется схема, на основании которой выполняются все работы по расчету материалов, их сборке и установке, с последующей настройкой.

Видео

Рекомендуем посмотреть видеоматериал об изготовлении подъемных ворот для гаража:
