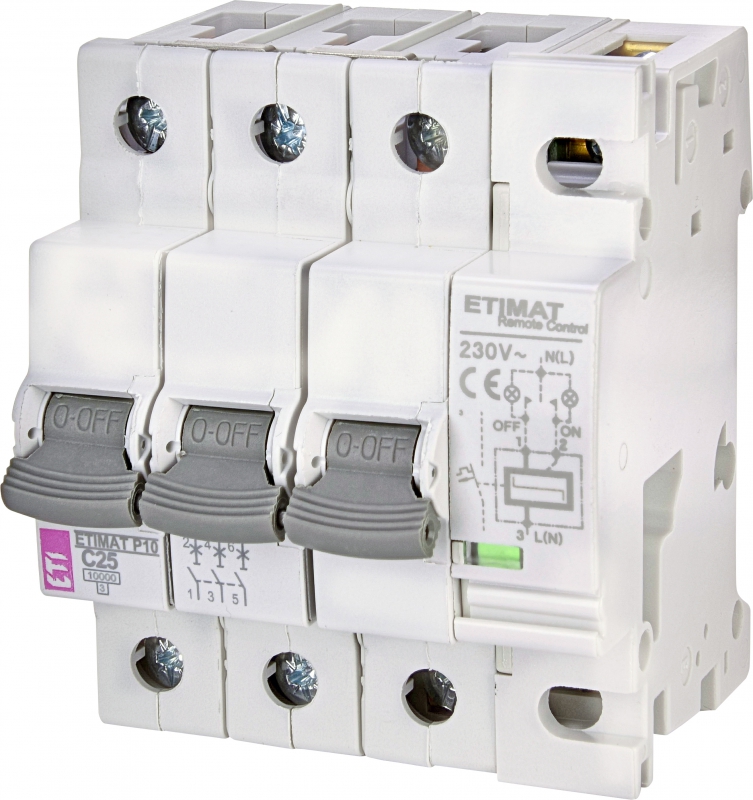

Модульные автоматические выключатели: преимущества и сфера применения

0
355

Модульная аппаратура – это система современных, специализированных устройств, основной задачей которых является безопасное и одновременно эффективное использование электроэнергии. Прежде всего, она имеет задачу защиты установки и электрооборудования от короткого замыкания и перегрузок в широком диапазоне номинальных токов. Модульный автоматический выключатель обеспечивает безопасное выполнение современной и функциональной электрической сети. Основными элементами модульной аппаратуры является выключатель максимального тока, устройства защитного отключения тока, ограничители перенапряжений, а также аппаратура управления.

Преимущества модульных автоматических выключателей

Плюсы в работе автоматических выключателей, следующие:

  • Простой и быстрый монтаж, благодаря стандартным размерам автоматических выключателей и применения унифицированной монтажной рейки DIN 35 мм.
  • Распределительное устройство. Все элементы модульной аппаратуры находятся в одном месте, одновременно занимая небольшое количество места.
  • Все элементы выполнены в едином дизайне, что гарантирует высокую эстетику исполнения.
  • Множество решений, благодаря возможности выбора элементов модульной аппаратуры для собственных нужд (широкий ассортимент продукции, а также аксессуаров, переключения и управления).
  • Возможность применения для полного диапазона номинальных токов.
  • Безопасность установки, максимум защиты для пользователя и установщика.
  • Простой способ замены поврежденных элементов. Благодаря совместимым элементам, не нужно менять все оборудование.

Типы модульных автоматических выключателей максимального тока

Автоматические выключатели типа B:

  • В их эксплуатации допускается незначительное и кратковременное повышение потребляемого тока.
  • Предназначены для оборудования небольших пусковых токах, в основном, в качестве резистивных, устойчивых к тепловой перегрузки.
  • Предназначены преимущественно для защиты кабелей в жилых помещениях, например, цепей освещения или розеток.
  • Триггер перегрузки в 1,13 — 1,45 раз превышает номинальный ток.
  • Триггер короткого замыкания 3-5 кратный номинальный ток.

Выключатели типа C и D характеризуется тем, что в течение определенного времени может плыть ток, имеющий более высокую интенсивность, чем значения при одновременном устранения риска повреждения установки. Выключатели типа C:

  • Применяются в тех системах, в которых применены силовые устройства, нуждающиеся в больших токах загрузочных устройств индуктивного характера, например, команд ламп или двигателей.
  • Триггера короткого замыкания в 5-10 раз от номинального тока.

Автоматические выключатели типа D:

  • Предназначен для защиты этих цепей, которые требуют очень больших токов в момент включения, например, для двигателей с большой мощностью, сварочных трансформаторов.
  • Триггера короткого замыкания 10-20 раз от номинального тока.

В ассортименте производителей имеется широкий спектр продуктов для нужного выбора. Выключатели выпускаются в исполнениях 1,2,3 и 4-полюсных. Более предназначены для крепления на DIN-рейке 35, благодаря чему их монтаж отличается простотой и удобством.
