Как сварить гаражные ворота

Как сварить гаражные ворота

Большинство автовладельцев стараются построить гараж попросторнее для того, чтобы кроме автомобиля там можно было разместить все инструменты, запчасти и расходные материалы. Но при этом не задумываются о том, какого размера должны быть ворота и в итоге оказывается, что проем не стандартный. После этого они начинают искать производителей ворот под заказ и понимают, что их стоимость значительно превышает бюджет. Приходится выбирать из двух вариантов: сужать или расширять гаражный проем, либо тратить значительные финансовые средства. Существует еще и третий вариант — самостоятельно сварить ворота на гараж.

Какие требования предъявляются к воротам

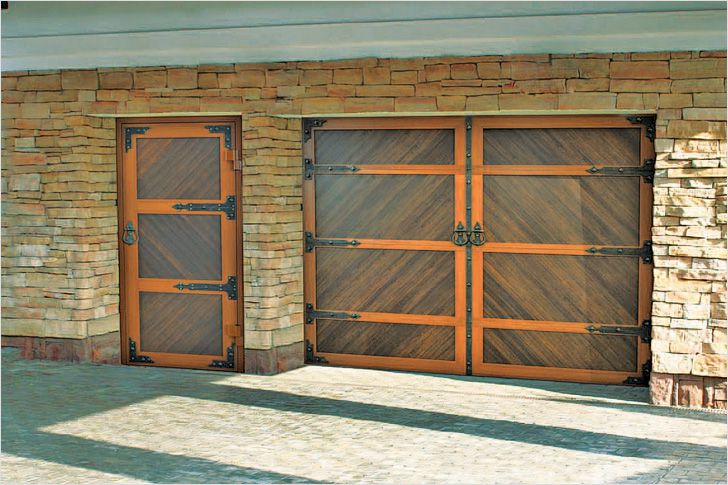

Надежная конструкция воротНадежная конструкция ворот

Ворота должны:

  • легко открываться хозяином гаража и иметь высокую степень защиты от взлома;
  • обеспечивать достаточное пространство для беспрепятственного въезда машины;
  • быть защищенными от коррозии и других отрицательных воздействий внешней среды;
  • не создавать помех для других лиц и объектов при открытии;
  • иметь простую, но прочную конструкцию.

Подготовительные работы

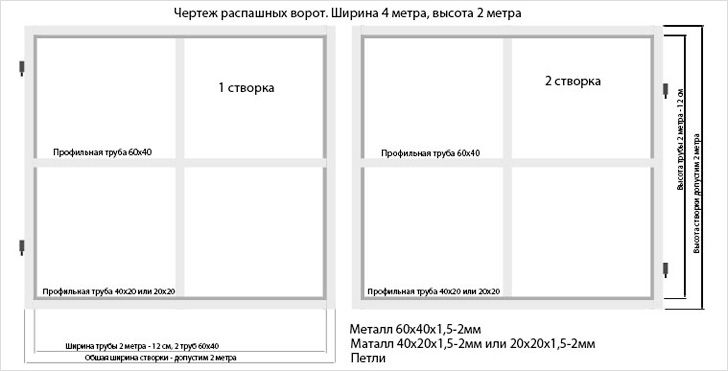

Чертеж гаражных воротЧертеж гаражных ворот

На начальном этапе рассчитывается количество требуемого материала, так как правильно составленная смета позволит избежать лишних трат и нехватки материала. Сначала нужно определиться с типом ворот среди следующих:

  1. Распашные, состоящие из двух открывающихся створок, длина которых составляет полширины проема. На одной из них должна располагаться дверь для входа в гараж. Двери крепятся к створке при помощи петель. Такой тип ворот самый распространенный и простой в изготовлении.
  2. Подъемно-поворотные представляют собой одну створку, которая открывается при помощи подъемного механизма вверх с задвижкой под потолок, либо без нее, но с предохранительным механизмом от падения. Могут оснащаться дверью для входа.
  3. Роллетные состоят из нескольких секций, которые складываются в потолочную часть автоматическим или ручным способом. Обычно они имеют электронные замки и открываются радиопультом. Для самостоятельной сборки такие ворота достаточно сложны, так как потребуют много времени на подгонку роллетов и настройку работы механизмов.

Обратите внимание! Для самостоятельного изготовления наиболее разумно делать первые два типа ворот. Их можно сделать только путем сварки металлических профилей и стальных листов.

Однако сначала делаются соответствующие замеры: меряется проем для ворот после чего делается чертеж, по которому составляется смета. В список необходимых материалов входят:

  • металлопрофильный прокат с квадратным сечением для удобства сварки с толщиной стенок от 3 мм и размерами от 30 х 20 и больше в зависимости от того, какая ширина каркаса, чтобы обеспечить прочность конструкции;
  • листовой металл по размеру створок толщиной от 2 мм для обеспечения антивандальной защиты и дополнительной прочности;
  • уголки, чтобы сварить каркас ворот;
  • четыре петли для створок и две для двери;
  • замок и засов.

При расчетах следует иметь в виду, что основной каркас должен быть не только по периметру створок, а и по диагоналям, Рама для крепления состоит из креплений к стенке с внутренней и внешней стороны. На одной из створок создается дополнительное усиление каркаса в месте крепления двери и замков. При выборе стали следует выбирать низкоуглеродистую отожженную сталь, легированную никелем или хромом, либо оцинкованные листы. Если покупается обычный стальной лист, то понадобится грунтовка, краска и растворитель.

Изготовление рамы

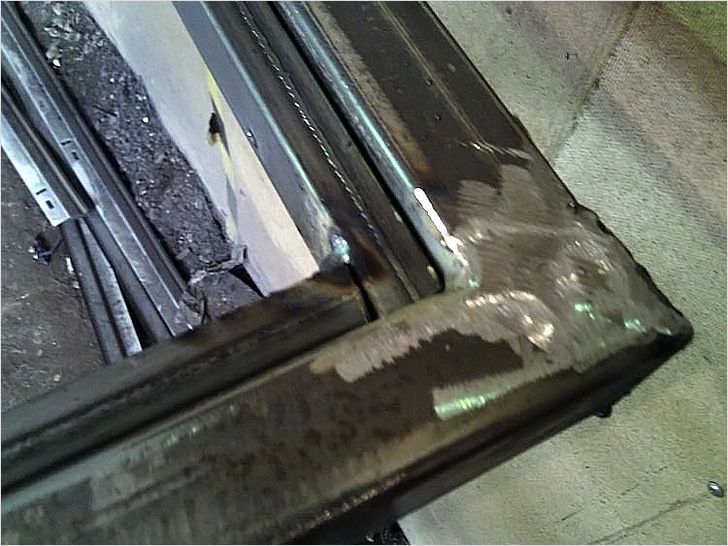

Изготовление рамы воротИзготовление рамы ворот

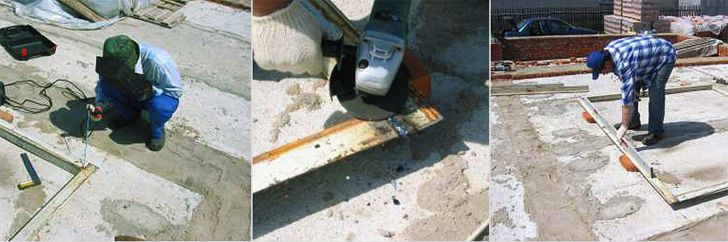

Сварка рамы воротСварка рамы ворот

Перед тем как сварить гаражные ворота необходимо изготовить раму. Для этого:

  1. Нарезаются по размерам профильные уголки с высокой точностью, чтобы не было перекосов при сварке. Причем отрезать лучше под углом 450, чтобы обеспечить максимальную прочность и длину шва, хотя можно делать и встык. На всякий случай оставляется напуск около 200 мм. В качестве инструмента нужно использовать болгарку (угловую шлифмашину), чтобы получить ровную поверхность и работы проводить с минимальными затратами времени.
  2. После этого, части каркаса укладываются на ровную поверхность и производится сварка электродуговым методом, так как каркасная конструкция требует высокой проварки металла. Правильность ровной плоской поверхности проверяется при помощи уровня. Любое отклонение должно быть устранено на начальном этапе, так как впоследствии эти ошибки исправить не удастся.
  3. Для того чтобы раму плотно закрепить в проеме гаража, необходимо наварить по несколько кусков арматуры (не менее 2-3) с диаметром более 10 мм и длиной около 15–20 см с каждой стороны.
  4. Высверлить в стенах отверстия, вставить раму, а затем проводить бетонирование.
  5. Если конструкция гаража не позволяет сделать такие углубления, то сваривается вторая рама, которая устанавливается с внутренней стороны гаража и при помощи арматуры привариваются эти две части непосредственно в месте установки.
  6. Одну из рам следует забетонировать, а другую оставить для крепления створок. Раму также можно закрепить при помощи анкеров. Другим вариантом крепления может быть формирование паза в стене и монтирование туда рамы. Все варианты обладают достаточной прочностью и могут применяться в зависимости от основного материала стен.

Створки для ворот

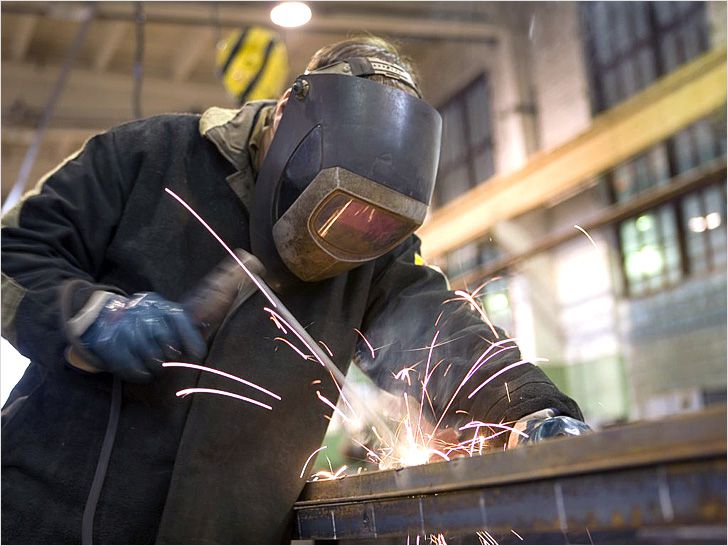

Сварка створок воротСварка створок ворот

Изготовление створок должно быть не менее точным, чем изготовление рамы. Сначала делается каркас для створок по высоте рамы и в пол ширины проёма. Берутся профильные трубы с необходимыми размерами, укладываются на ровной поверхности и прихватываются электросваркой. После этого на месте проверяется правильность их размера, а затем делают полную сварку, либо производят дополнительную подгонку размеров. Если планируется установка двери, то на одной створке ворот приваривается дополнительная стойка, к которой затем будут привариваться петли.

Дверь гаражных воротДверь гаражных ворот

Следующим этапом станет приваривание петель к раме. Удобнее пользоваться точечной сваркой, чтобы сильно не переплавить металл хотя можно и электродуговой, но придется варить очень аккуратно. Затем меряется положение петель на створках, и петли на месте также привариваются.

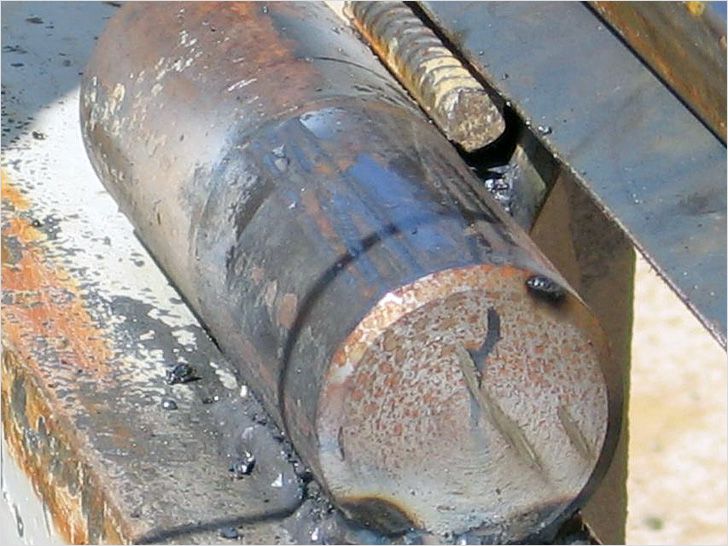

Закладная арматура в петлеЗакладная арматура в петле

После готовности каркаса ворот необходимо порезать листовой металл с учетом того, что одна створка должна закрывать другую с нахлестом около 10 см, а также с расчетом двери, если ее установка заложена в конструкции. Кромки листа при помощи болгарки зачищаются от заусенцев, после чего сплошным швом привариваются к корпусу створок. При образовании потеков металла производится шлифовка внешней поверхности.

Устанавливаем замки и дополнительные засовы

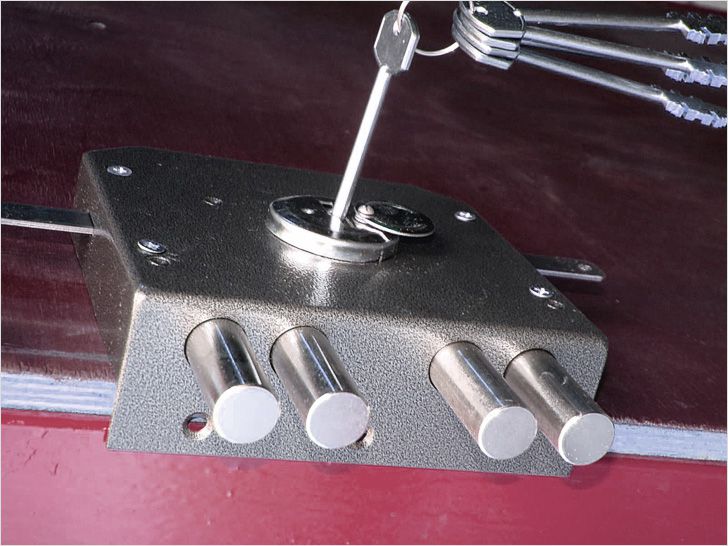

Установка замковУстановка замков

Замки необходимо установить на двери и на створки. Для этого на них наваривается специальный фланец для замка, и держатели для засовов на воротах с внутренней стороны. Но перед сваркой замок крепится к нему, чтобы крепеж не был доступен с внешней стороны гаража. Далее, в раме делается отверстие для замка.

Обратите внимание! Засовы могут быть выполнены в виде задвижек Г-образной формы, закрепленных при помощи специальных петель на одной из створок для обеспечения дополнительного крепления к раме, либо в виде засова на уровне середины ворот.

Утепление стен и отделка

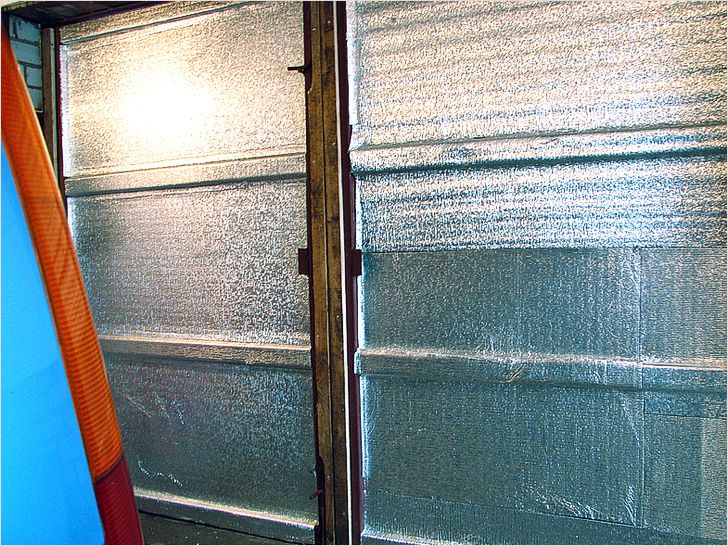

Утепление конструкцииУтепление конструкции

Теплый гараж легко сделать путем утепления ворот, через которые уходит основная часть тепла. Поэтому на внутренней поверхности укладывается утеплитель, а затем обшивается внутренним отделочным материалом. Для этого лучше выбрать полистирол, так как он просто монтируется и легко обрабатывается. Его можно посадить на клеевую основу, а зазоры минимизировать и замазать герметиком, чтобы снизить теплопотери. Обшить с внутренней стороны облицовочными плитами или пластиком. После завершения всех работ необходимо покрасить металлические части ворот в подходящий цвет.

Заключение

Сварка гаражных ворот мероприятие достаточно трудоемкое, но вполне осуществимое, поскольку не требует особых навыков, а только лишь терпения и внимательности. При отсутствии сварочного аппарата можно привлечь к работам опытного сварщика, либо взять инструмент в аренду. Экономия получается существенной.

Видео

Рекомендуем посмотреть видеоматериал об изготовлении гаражных ворот:

Последняя редакция: 04.02.2015 Автор: Тихий Владислав Алексеевич
