Забота о сохранности транспортного средства является неотъемлемой частью владения оным, так как кражи автомобилей — явление, мягко говоря, вероятное. Для того чтобы максимально обезопасить себя от преступных посягательств со стороны злоумышленников, годятся все доступные средства и одним из них является установленная GSM сигнализация для гаража своими руками. О том, в чем заключены особенности осуществления упомянутого процесса, пойдет речь далее.

Описание принципа действия

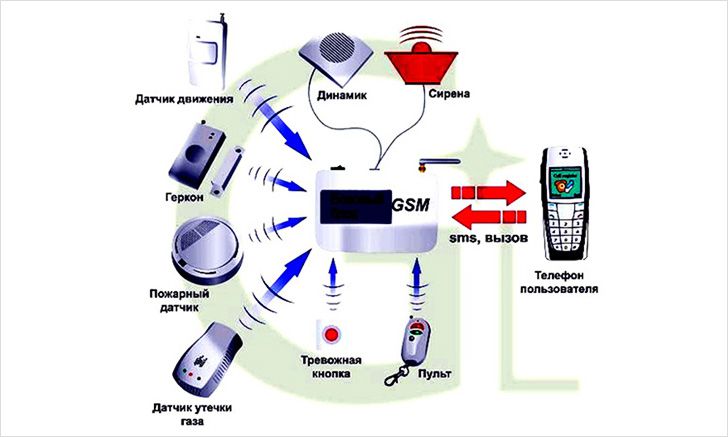

Принцип работы GSM сигнализацииПринцип работы GSM сигнализации

Говоря о сигнализациях, стоит отметить, что те модели, которые устанавливаются непосредственно в автомобиль, чаще всего предназначены для того, чтобы отпугнуть злоумышленника. При срабатывании такой системы раздается звуковой сигнал, который по задумке должен привлечь к месту его происхождения внимание, чем отпугнуть злодеев, а так же потенциально известить хозяина о происходящем. Этот вариант может использоваться и на гаражных воротах. Здесь стоит понимать, что если гараж находится на удалении и вне зоны прямой видимости, то наличие звукового сигнала свою эффективность теряет. Как правило, хищения происходят в ночное время, а потому рассчитывать на своевременную реакцию нельзя, так как сигнализацию можно попросту не услышать.

Выходом из такой ситуации может служить GSM сигнализация, которая оповестит владельца собственности о несанкционированном посягательстве звонком на телефон. Этот вариант хорош тем, что может быть использован как сам по себе, так и в комбинации с привычной звуковой сигнализации. Так получится, что будет производиться и звуковое воздействие на психику посягающего и оповещение хозяина о факте проникновения в помещение гаража посторонних лиц.

Установка сигнализации

Как и в большинстве случаев, при установке такой сигнализации в гараж можно пойти двумя путями — использовать готовый вариант или собрать систему самостоятельно. Стоит отметить, что покупка сигнализации такого типа хоть и кажется неизбежностью, но не является таковой. Схема подключения системы оповещения не так уж сложна, так что переплату за красивый корпус и его установку вряд ли можно назвать рациональным поступком.

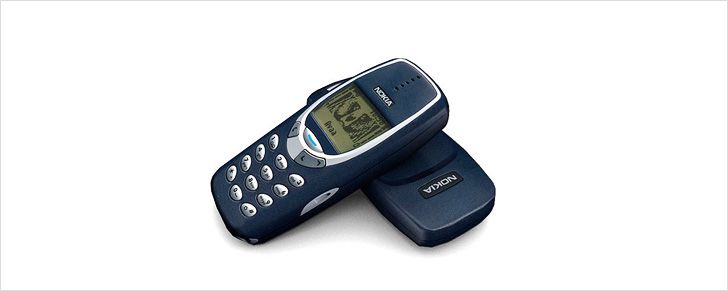

Нужен кнопочный телефонНужен кнопочный телефон

Итак, если принято решение о самостоятельной установке GSM сигнализации, то необходимо приготовить комплектующие и инструменты для этой хоть и не слишком сложной, но кропотливой операции:

  • паяльник;
  • отвертки;
  • электрические провода;
  • геркон в комплекте с магнитом;
  • кнопочный мобильный телефон.

Если всё под рукой, то можно приступать к работе.

Сначала нужно приготовить мобильный телефон. Речь идет о том, что в меню настроек необходимо назначить горячую клавишу набора абонента, внеся собственный номер в качестве подлежащего вызову.

После чего необходимо подвергнуть аппарат неполной разборке. Если быть точнее, то работы заключаются в том, чтобы снять кнопочную часть устройства, тем самым получив доступ к самой плате «мобильника».

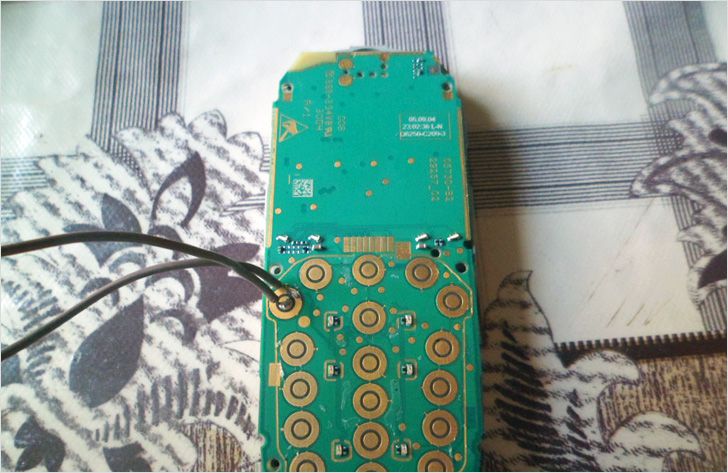

Провод припаивается к назначенной горячей кнопкеПровод припаивается к назначенной горячей кнопке

Далее припаиваются провода. Один из них присоединяется к контакту клавиши выключения/отбоя вызова, а второй к контакту горячей клавиши.

Следующий этап работ — нужно припаять провода к геркону. В результате, при открытых воротах или входной двери гаража должна получиться замкнутая электрическая цепь.

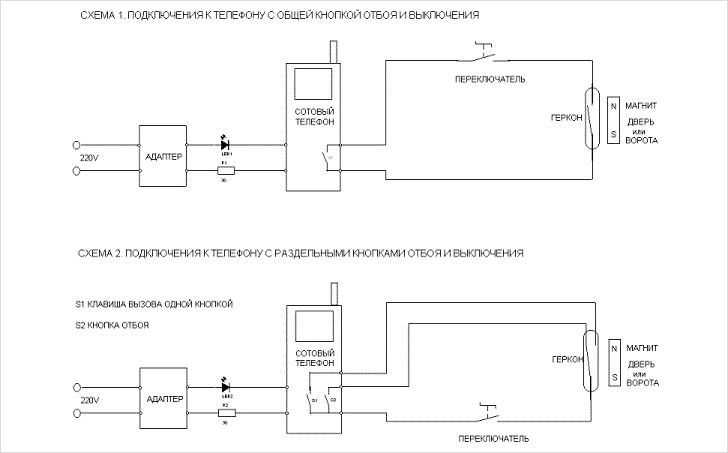

Схемы подключенияСхемы подключения

Затем необходимо провести установку и настройку системы. Магнит и геркон устанавливаются на ворота гаража так, чтобы при закрытых створках цепь была разомкнута.

И, наконец, нужно провести пробный запуск сигнализации.

Работает всё следующим образом: при открывании гаражных ворот геркон отходит от магнита, электрическая цепь замыкается и телефон осуществляет набор номера по горячей клавише. Вся система такой импровизированной GSM сигнализации максимально проста, но, тем не менее, эффективна.

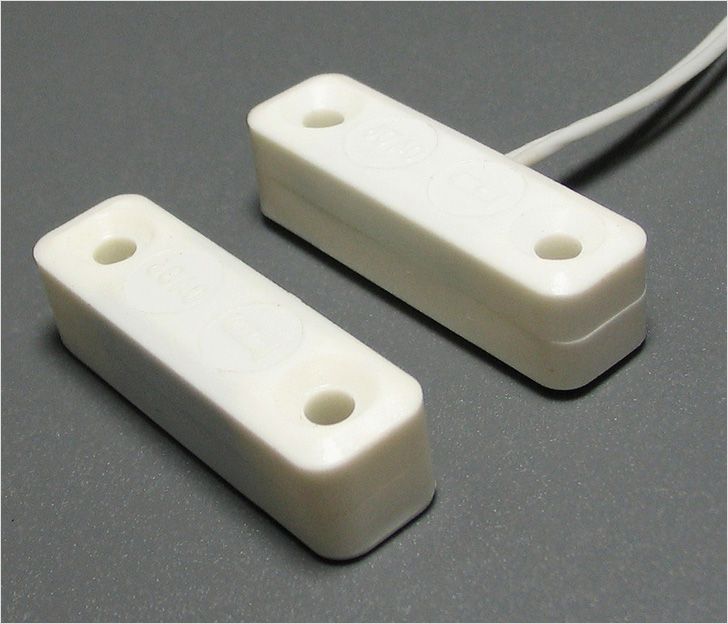

ГерконГеркон

Обратите внимание! Работа всей системы производится от штатного телефонного аккумулятора. При условии плюсовых температур, его емкости хватит примерно на неделю, однако в зимнее время эти показатели снижаются на порядки и составляют несколько часов максимум. Чтобы быть уверенным в том, что сигнализация сработает в любом случае, питание необходимо подключить от электросети, через специальный адаптер.

Кроме того, важно помнить, что успешность работы системы сигнализации, независимо от того, какой её тип выбран в конкретном случае, в большой степени зависит от скрытности размещения. Благодаря общей компактности GSM сигнализации установить ее в потайное место не составит труда, но этому вопросу стоит уделить внимание.

В заключение можно добавить, что установка самодельной GSM сигнализации — задача вполне посильная для самостоятельного осуществления, при наличии минимальных навыков работы с паяльником и прямых рук. Правильно и качественно установленная система позволит в значительной степени повысить безопасность своего транспортного средства и при этом существенно сэкономить.

Видео

Более подробно инструкция представлена в видеоматериале:
