Являясь важнейшим элементом любого гаражного строения, въездные ворота во многом определяют не только его внешний вид, но и степень достатка владельца автомобиля. Вместе с тем далеко не каждый хозяин может позволить себе дорогие и достаточно сложные конструкции (подъемно-поворотные или роллетные, например), изготовление которых предполагает значительные расходы. Вот почему большинство владельцев предпочитает использовать в своем гараже простые распашные конструкции, изготовление которых не связано с большими издержками. Всем тем, кто планирует соорудить гаражные распашные ворота своими руками, советуем прежде побеспокоиться об изучении соответствующих материалов.

В процессе изучения вы сможете узнать о том, что сборка подобных конструкций, как правило, осуществляется по следующей схеме:

  • изготовление рамы (каркаса);
  • подготовка створок ворот;
  • покраска и утепление конструкции.

Рассмотрим каждую из указанных операций более подробно.

Изготовление рамы

Проем гаражных ворот обшивается уголкомПроем гаражных ворот обшивается уголком

Перед началом монтажных работ необходимо будет подготовить следующий рабочий инструмент:

  • сварочный аппарат;
  • болгарка;
  • угольник и рулетка;
  • строительный уровень.

Устройство распашных гаражных воротУстройство распашных гаражных ворот

Монтажные работы начинаются с подготовки рамной конструкции, которую предполагается использовать в качестве каркасного основания будущих гаражных ворот. Для удобства его изготовления сначала следует подготовить эскиз будущей рамы, которая состоит из внутренней и наружной частей. В этом чертеже должны быть указаны высота и ширина самой рамы (по размеру въездного проема), а также габариты внутренней калитки, используемой для входа в гараж.

Подготовленный к установке ворот гаражный проемПодготовленный к установке ворот гаражный проем

Обратите внимание! Когда каркас варится из уголка, то чаще всего им обшивается проем.

Подготовка рамной конструкции начинается с нарезки заготовок швеллера (или уголка) в соответствии с указанными в эскизе размерами. После этого полученные заготовки раскладываются на жесткой и ровной поверхности в порядке, указанном на подготовленном ранее эскизе. В процессе укладки необходимо внимательно следить за соблюдением всех размеров, которые должны точно соответствовать указанным в схеме. При этом правильность формирования угловых стыков проверяется с помощью угольника.

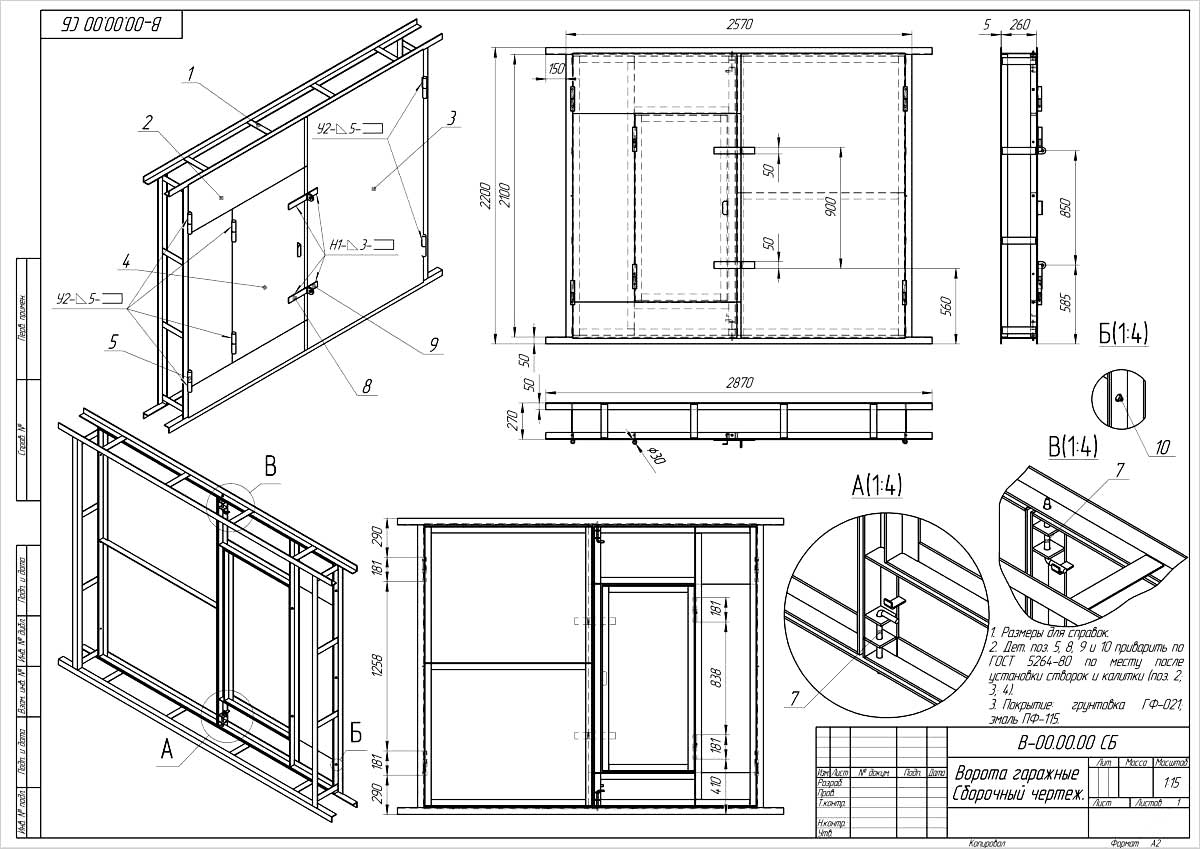

Чертеж гаражных воротЧертеж гаражных ворот

После монтажа рамы, проведенной с соблюдением всех указанных ранее требований, вы можете приступать к ее сварке, по завершении которой образовавшиеся швы следует тщательно зашлифовать.

Створки

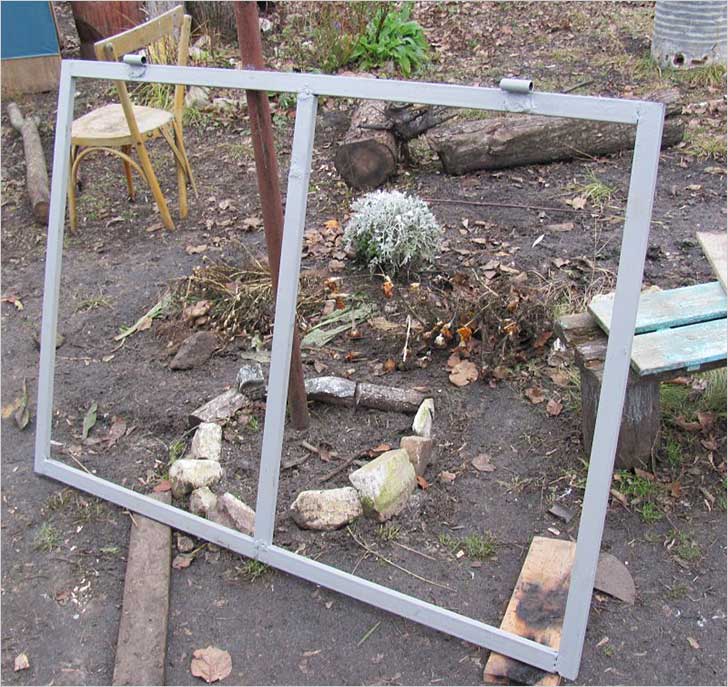

Изготовление створокИзготовление створок

В соответствии с типовой схемой распашных ворот внутри рамной конструкции размещаются створки, каждая из которых выполняется в виде отдельного каркаса, закрываемого впоследствии сплошным металлическим листом. Для их изготовления, как правило, используется тот же профиль, что и при подготовке общей рамы. Монтаж створок проводится в указанном ниже порядке:

  1. Сначала элементы каркаса слегка «прихватываются» между собой на сварку.
  2. После этого осуществляется прикидочная установка створок внутри рамы, уложенной на жестком и ровном основании.
  3. При необходимости размеры створок корректируются (с учетом технологических зазоров по отношению к основной раме).
  4. По завершении подгонки размеров заготовки окончательно свариваются в каркас, который затем закрывается листами железа толщиной 2–3 мм (с использованием той же сварки).

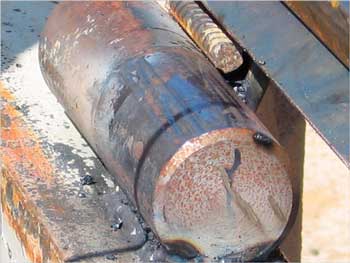

Приваривание петельПриваривание петель
На завершающей стадии монтажных работ к воротам в заранее намеченных местах привариваются навесные петли. При этом нижняя неподвижная (опорная) часть петли монтируется на самой раме, а верхняя подвижная приваривается к каркасу створок.

В качестве внутренних запоров ворот могут использоваться обычные засовы, монтируемые в верхней и нижней частях створок.

Покраска и утепление конструкции

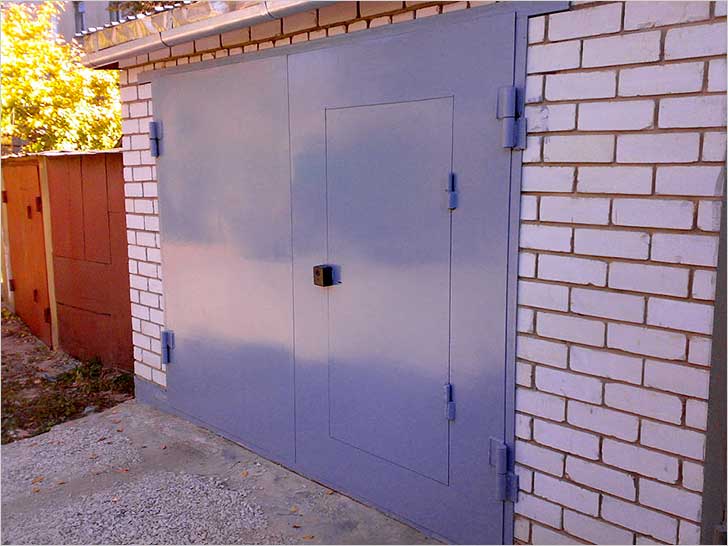

Пример покрашенных воротПример покрашенных ворот

Покраской всех металлических элементов конструкции, а также утеплением створок распашных ворот удобнее будет заняться до подвески последних на опорные петли. Перед покраской все обрабатываемые поверхности обязательно грунтуются, что гарантирует получение надежного защитного покрытия, способного прослужить вам долгие годы.

С целью повышения жесткости гаражных ворот на внутренней поверхности створок устраиваются дополнительные металлические перемычки (ребра жесткости), привариваемые не только к металлическим листам, но и к элементам каркаса с шагом примерно 0, 5 метра.

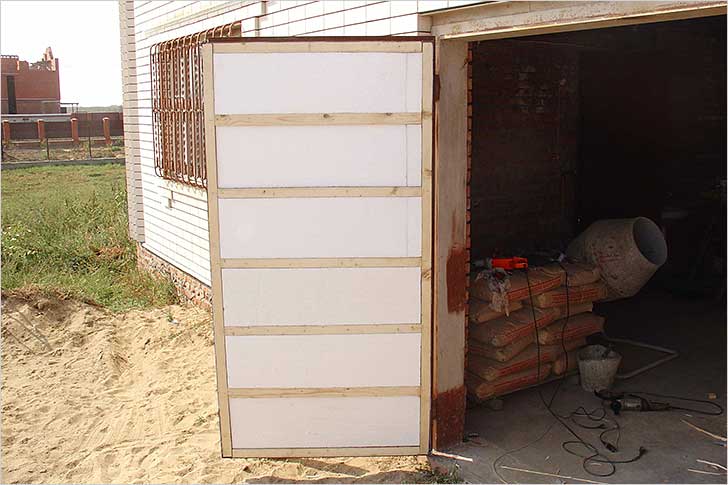

Утепление гаражных воротУтепление гаражных ворот

Утепление металлических распашных ворот осуществляется с использованием материалов синтетического происхождения или пенопластовых (пенополиуретановых) плит, которые фиксируются на поверхности створок с помощью специального клея. Для закрытия утеплительных плит может использоваться любой подходящий по фактуре декоративный материал.

На заключительном этапе работ створки навешиваются на петли, после чего обязательно производится проверка легкости их движения при открывании и закрывании ворот.

Видео

Это видео об изготовлении гаражных ворот. Вы услышите дельные советы о выполнении сварочных работ, увидите чертежи, и будете знать, в каком порядке нужно выполнять работы:

В этом видео автор показывает как он модифицировал распашные ворота в своем гараже:

Фото

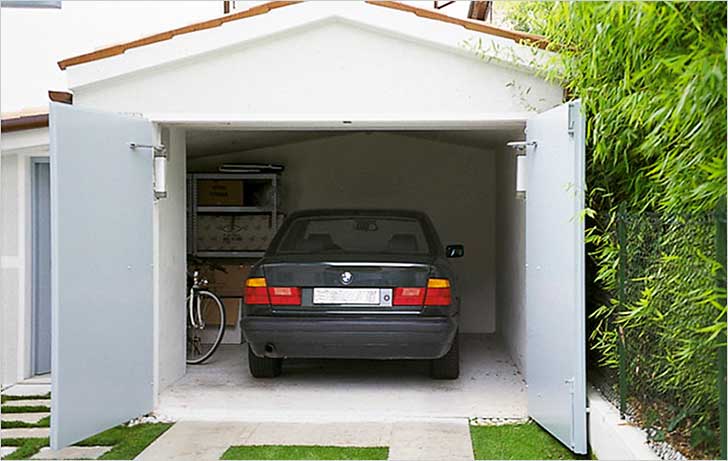

Автоматические распашные воротаАвтоматические распашные ворота

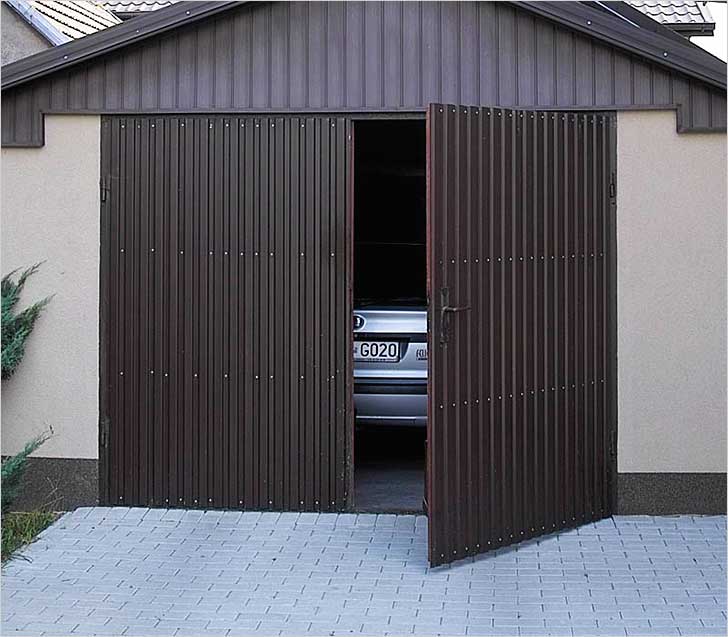

Распашные ворота обшиты профнастиломРаспашные ворота обшиты профнастилом

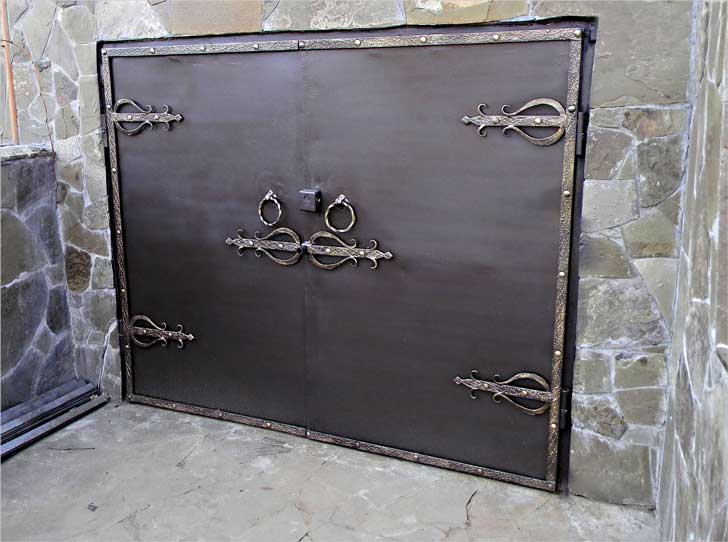

Самодельные ворота с элементами ковкиСамодельные ворота с элементами ковки

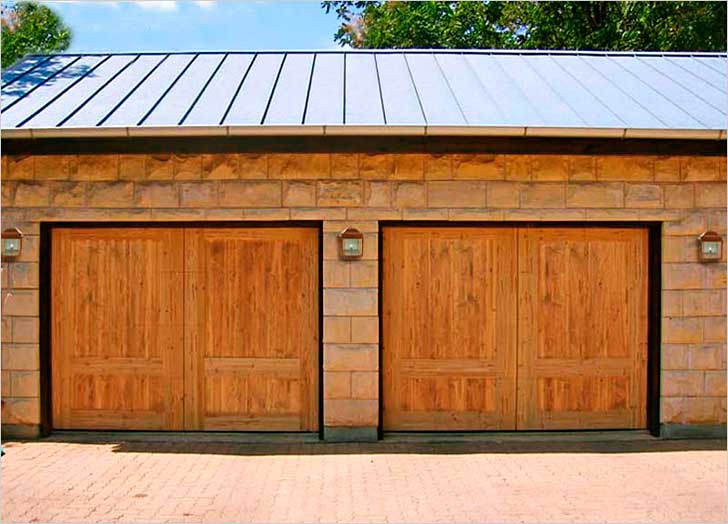

Гараж с распашными воротами на 2 автоГараж с распашными воротами на 2 авто

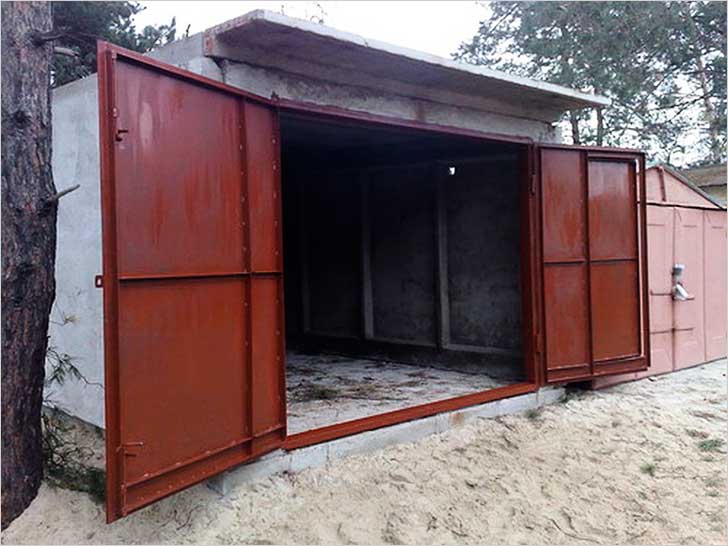

Распашные ворота в бетонном гаражеРаспашные ворота в бетонном гараже

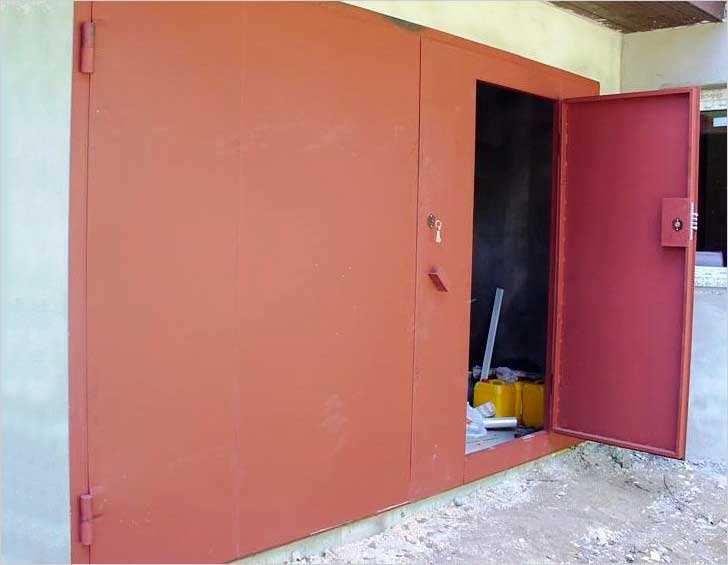

Ворота с дверьюВорота с дверью

Вид распашных ворот изнутриВид распашных ворот изнутри
Последняя редакция: 26.10.2015 Автор: Вадим Андреевич
0 Рейтинг статьи Плюс Минус
Понравилась статья? ― Расскажите друзьям:
Комментарии
СОХРАНИТЬ
Последние комментарии
Женя Одинцов
02.11.2015, 14:46

Насколько надежные такие распашные ворота? Зиму в -40 переживут? Механизм не будет заедать?

Геннадий
Женя Одинцов
02.11.2015, 15:51

Евгений! Сделайте некоторый тепловой зазор (не подгоняйте вплотную ворота по раме). Это позволит избежать заеданий при существенном изменении температуры. Петли обязательно сделайте с масленками, чтобы их можно было смазывать. Если для лета нормальным явлением считается смазка петель литолом, то для зимы этот вариант не подойдет. В жару литол высыхает а зимой становится каменным и может даже заклинить петли, поэтому в холодное время года смазывайте их гипоидной смазкой и не будете иметь проблем.
