Электрический щиток в гараже

Отсутствие естественных источников освещения является существенным недостатком множества закрытых помещений, к которым следует отнести и частные гаражи. Света, проступаемого через открытые створки ворот небольших строений, как правило, не хватает для нормальной работы в пределах гаражного помещения.

Изготовление электропроводки в гараже своими руками позволит создать комфортные условия в нём, обеспечивая возможность длительного пребывания в помещении.

Электрическая сеть предоставит вам достаточно лёгкий доступ ко всем находящимся в пределах гаражного пространства предметам (включая инструментарий, запчасти, лакокрасочные материалы) и позволит работать с такими бытовыми электрическими приборами, как дрели, «болгарки» и другие.

Кроме того, с помощью электропитания вы легко можете восстанавливать работоспособность автомобильного аккумулятора посредством использования зарядного устройства для него.

Вот почему перед постройкой капитального гаражного строения в первую очередь вам необходимо будет побеспокоиться о подводке к нему линии электропитания (когда получены соответствующие согласования) и разводке цепей внутреннего потребления.

Способы прокладки

Разводка в гофреРазводка в гофре

Подавляющее большинство специалистов-электриков, принимающих активное участие в разработке современных систем электропитания, считает, что особо распространёнными в настоящее время являются следующее приёмы электрической гаражной разводки:

  • скрытый способ прокладки, при котором по всей длине трассы проделывается небольшая бороздка, заполняемая затем кабельным проводом или пучком электрического кабеля и закрываемая сверху слоем алебастра или отделочного материала;
  • проводка открытого типа, наносимая на стены строений в любом допустимом нормами ПУЭ месте и крепящаяся на ней с помощью специальных опорных роликов или на так называемых подрозниках;
  • декоративная (комбинированная) проводка, называемая ещё кабель-каналом. При её монтаже снование кабеля закрепляется на полу или на стене мелкими гвоздями или саморезами, а верхняя часть защёлкивается тонкой и плотной защитной крышкой.

Скрытая проводка

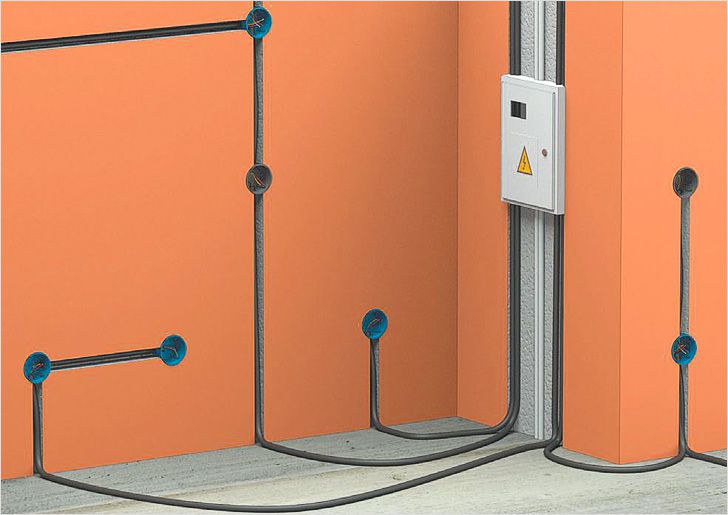

Скрытый способ прокладкиСкрытый способ прокладки

Прежде всего, стоит поговорить отдельно о самом распространённом методе укладки кабелей в стену – скрытой прокладке.

В соответствии с этим способом одиночный провод или жгут укладывается в специально пробуренные в стенах и на потолке канавки (штроб). Их можно пробить специальным инструментом (штроборезом) или простой болгаркой. После чего уложенный кабель аккуратно закрепляется в канавках специальными строительными скобами, а затем замазывается алебастровым раствором или закрывается листами декоративного отделочного материала.

Счетчик в гаражеСчетчик в гараже

Следует отметить, что при подобных работах образуется огромное количество пыли и вам сразу же нужно будет принять все необходимые меры по защите органов дыхания и глаз от вредных факторов. Также желательно обеспечить себя надёжными очками, перчатками из жесткой ткани и вооружиться респиратором. Кроме того, помещение предполагаемых работ должно тщательно проветриваться.

Что касается чисто технической стороны вопроса, то в процессе проведения работ следует выполнять требования и рекомендации опытных специалистов-строителей:

  • направления прокладки проводки  выбираются строго горизонтально и вертикально линиям стен и потолков строения;
  • высота прокладки кабельной трассы  выбирается с учётом удобства оборудования розеток для столовых верстаков и местного освещения;
  • перед укладкой скрываемый кабель лучше всего помещать прежде (перед замуровыванием) в гибкий гофрированный шланг, что позволит при нештатной ситуации легко вытаскивать повреждённый кусок на предмет его ревизии и последующего ремонта.

Открытая проводка

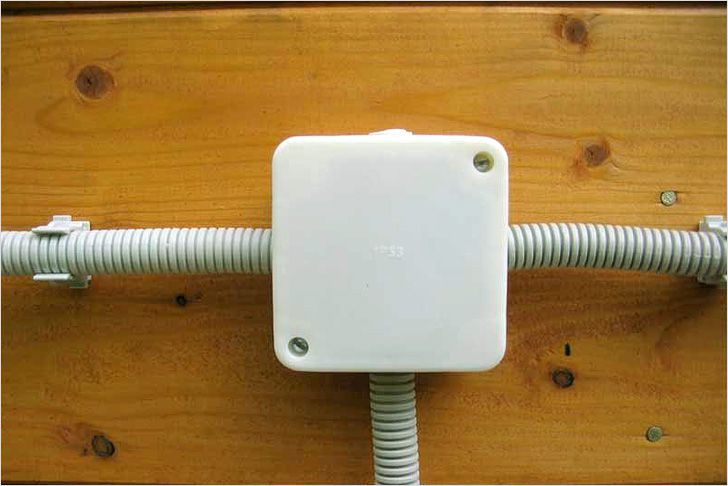

Вариант открытого типаВариант открытого типа

Несколько слов обязательно нужно сказать и о так называемой открытой разновидности прокладки кабельных трасс, суть которой следует из самого её названия. Этот давно устаревший метод предполагает открытую прокладку отдельных проводников, которые крепятся непосредственно на фарфоровых роликах, либо на специальных пластмассовых (иногда – фанерных) подрозетниках.

Следует отметить, что в последние годы в торговле появляется всё больший выбор специальных красочных наборов для изготовления открытой проводки, включающих в себя оригинальные витые шнуры различных расцветок, а также вполне привлекательные в плане декоративности крепёжные ролики. Их, кстати, всё чаще начинают устанавливать в современных загородных домах, отделанных под натуральную древесину, так что они вполне могли бы гармонировать с электрической проводкой встроенного в дом гаражного строения.

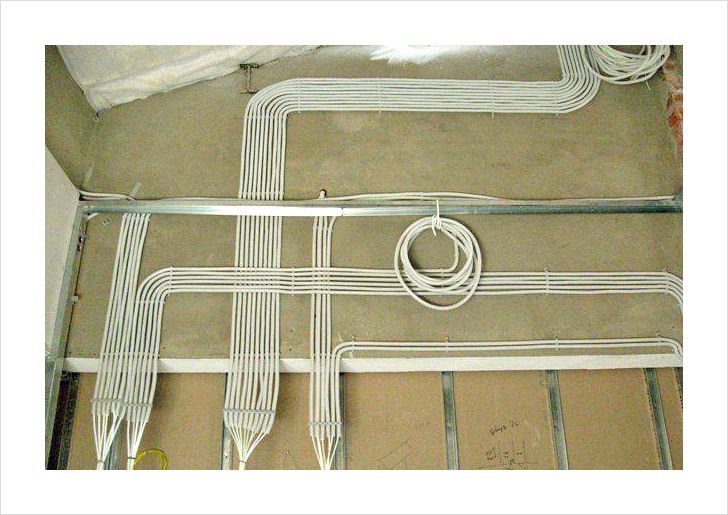

КомбинированнаяКомбинированная

К этому же способу электропроводки относится укладка кабелей и шнуров в так называемые кабель-каналы. Такая система проводки внешне выглядит как бы открытой, но в то же время её внутренняя часть защищена от повреждений и других климатических неприятностей.

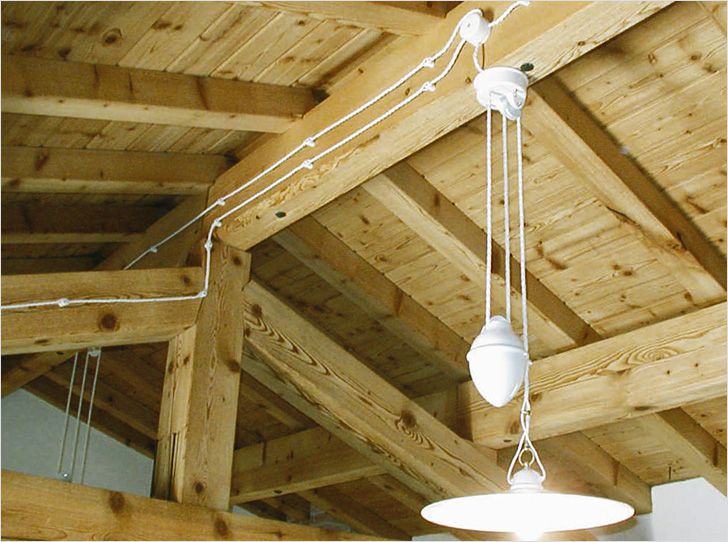

Декоративный проводДекоративный провод

В заключение хотелось бы отметить, что перед тем, как сделать схему электропроводки в гараже, нужно учесть следующее — любой подход к выбору способа укладки жгутов электрической проводки в гараже будет зависеть от его конструктивных особенностей (железобетонные, кирпичные, деревянные или, металлические стены и потолки). В первых случаях вам придётся делать в целях надёжности и комфортности типовую скрытую проводку, а вот по металлу и по дереву вам подойдёт только открытая или комбинированная техника прокладки.
